Lorsque l’on diagnostique une panne électrique, que l’on installe du matériel informatique sensible ou que l’on vérifie la conformité d’une installation, la mesure de la tension est un réflexe. On s’attend logiquement à trouver 230V entre la Phase et le Neutre, et 230V entre la Phase et la Terre. Mais que doit-on trouver quand on place les pointes de touche entre le Neutre (fil bleu) et la Terre (fil vert/jaune) ? Théoriquement, la réponse est zéro. En pratique, c’est plus subtil. Une tension entre neutre et terre non nulle n’est pas forcément signe de danger, mais si elle dépasse certains seuils, elle révèle un défaut majeur de l’installation (mauvaise mise à la terre, neutre desserré) ou une pollution harmonique. Décryptage des valeurs pour savoir quand s’inquiéter.
Les infos à retenir
- 🎯 L’objectif : Dans un régime de neutre TT (le standard résidentiel en France), le Neutre est relié à la terre côté transformateur EDF. La tension théorique entre les deux chez vous devrait être de 0 Volt.
- ✅ La tolérance : En réalité, à cause de la résistance des câbles et des appareils branchés, une tension résiduelle de 1 à 3 Volts est courante et sans danger.
- ⚠️ Le seuil d’alerte : Au-delà de 5 ou 10 Volts, il y a un problème. Cela peut perturber l’électronique sensible ou faire disjoncter.
- ☠️ Le danger immédiat : Si vous mesurez 230V (ou proche) entre Neutre et Terre, c’est une rupture du Neutre. C’est une urgence électrique majeure qui peut détruire vos appareils (surtension sur les autres phases).
Pourquoi y a-t-il une tension alors que le Neutre est à la Terre ?
Pour comprendre, il faut visualiser le schéma du réseau. En France (Régime TT), le fournisseur d’énergie (Enedis) relie le point Neutre du transformateur de quartier à la Terre. De votre côté, vous reliez les masses métalliques de vos appareils à votre propre prise de Terre locale.
Le sol (la terre physique) sert de conducteur commun.
Si le conducteur était parfait, le potentiel serait identique (0V). Mais les câbles ont une résistance interne (Loi d’Ohm).
Lorsque du courant circule dans le fil de Neutre (courant de retour des appareils en marche), cette résistance crée une petite chute de tension. C’est pourquoi, plus vous êtes loin du transformateur et plus vous consommez, plus la différence de potentiel entre votre Neutre local et votre Terre locale peut augmenter légèrement. C’est ce qu’on appelle la « tension de mode commun ».

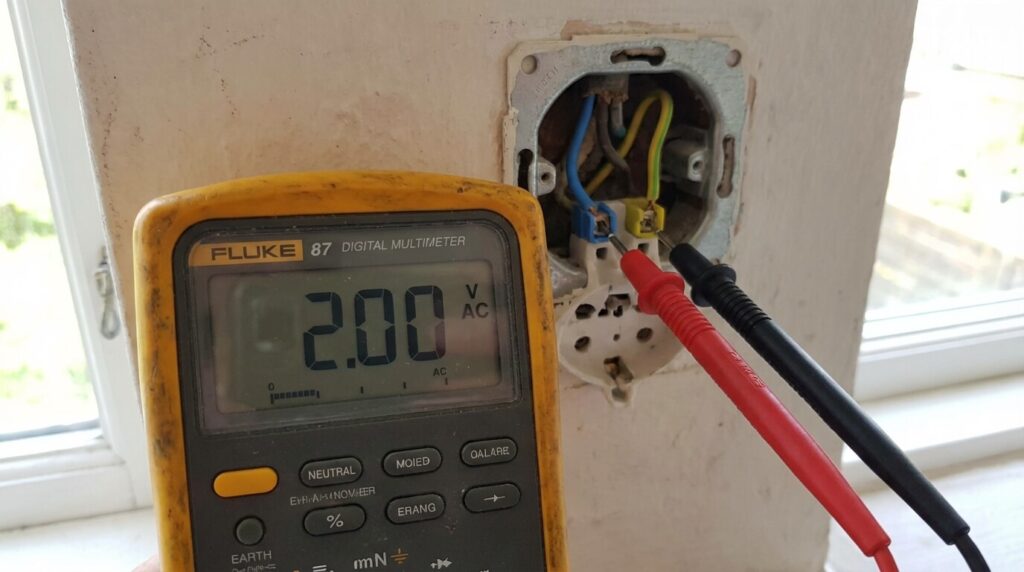

Interpréter vos mesures au multimètre
Prenez votre multimètre en mode Voltmètre AC (V~).
Scénario 1 : Entre 0V et 3V
Tout va bien. C’est une installation saine. Cette faible tension est due à l’impédance des câbles et aux courants de fuite normaux des appareils électroniques (filtres antiparasites des PC, TV, etc.).
Scénario 2 : Entre 5V et 50V
Il y a une anomalie.
- Terre de mauvaise qualité : Votre piquet de terre est peut-être dans un sol trop sec ou oxydé, augmentant sa résistance.
- Courants harmoniques : De nombreux appareils électroniques (alimentations à découpage, LED) polluent le réseau et renvoient des fréquences parasites sur le neutre.
- Connexion desserrée : Une vis de neutre est mal serrée dans le tableau ou une boîte de dérivation, créant une résistance de contact (point chaud). Il faut resserrer toutes les connexions.
Scénario 3 : Proche de 230V
Danger critique !
Si vous trouvez 230V entre Neutre et Terre, cela signifie que le Neutre « flotte ». Il n’est plus relié à la terre du transfo. Cela arrive souvent si le fil de Neutre est coupé (fusible neutre fondu sur très vieille installation, fil cassé). Dans ce cas, le courant « revient » par la phase à travers les appareils mais ne peut pas repartir, mettant le fil bleu au potentiel de la phase. Coupez tout et appelez un électricien.
L’impact sur les appareils sensibles et le disjoncteur
Une tension Neutre-Terre trop élevée n’est pas qu’un chiffre sur un écran, elle a des conséquences concrètes.
Les disjoncteurs différentiels (30mA) surveillent la fuite de courant vers la terre. Si la tension Neutre-Terre est élevée, des courants de fuite parasites augmentent, provoquant des déclenchements intempestifs du différentiel (« Le courant saute sans raison »).
De plus, l’électronique sensible (chaudières gaz modernes, serveurs informatiques, domotique) utilise la référence 0V du Neutre pour fonctionner. Si ce référentiel bouge trop (> 5V), les cartes électroniques peuvent se mettre en défaut, planter ou griller prématurément.
L’avis de l’expert : Vérificateur électrique (Consuel)
« Lors des diagnostics, une tension Neutre-Terre élevée est souvent le signe d’une ‘boucle de terre’ ou d’une installation surchargée en harmoniques. Pour les particuliers, si vous mesurez plus de 10V, commencez par vérifier le serrage des borniers de Neutre (les bleus) dans votre tableau. C’est la cause n°1 : un fil desserré chauffe et crée cette différence de potentiel. Si le serrage est bon, c’est souvent la prise de terre elle-même qu’il faut améliorer (rajouter un piquet). »
Comment réduire cette tension parasite ?
Si vous êtes gêné par cette tension (buzz dans les enceintes audio, chaudière qui se met en sécurité), vous pouvez agir :
- Améliorer la terre : Baissez la résistance de votre prise de terre (objectif < 100 Ohms, idéalement < 50 Ohms).
- Équilibrer les phases (en triphasé) : Si vous êtes en triphasé, un déséquilibre de consommation entre les phases fait circuler du courant dans le neutre, augmentant son potentiel.
- Installer un transformateur d’isolement : Pour l’audio ou l’informatique très sensible, un transfo d’isolement recrée un neutre propre localement.
Foire Aux Questions (FAQ)
🌡️ Cette tension consomme-t-elle de l’électricité ?
Non, ce n’est pas une consommation facturable en soi, c’est une différence de potentiel résultant du passage du courant. Cependant, elle témoigne de pertes par effet Joule (chaleur) dans les câbles si elle est due à une mauvaise connexion.
🚿 Est-ce dangereux sous la douche ?
Si la tension Neutre-Terre est faible (quelques volts), non. Mais si elle est élevée à cause d’une mauvaise terre, cela signifie que le potentiel de vos tuyauteries (si reliées à la terre) n’est pas nul. C’est pourquoi la liaison équipotentielle dans la salle de bain est obligatoire : elle met tout au même niveau pour éviter le choc.
📉 Quelle est la valeur max acceptée par la norme ?
La norme NF C 15-100 ne fixe pas de seuil strict pour la tension Neutre-Terre dans le domestique (contrairement à l’industrie ou au médical). Cependant, le consensus professionnel considère que tout ce qui dépasse 10 Volts nécessite une investigation corrective.
