Le circuit d’éclairage à commandes multiples est un élément de confort indispensable dans un couloir ou une grande pièce à vivre. Cependant, une panne très spécifique vient souvent gâcher cette praticité : vous constatez que votre va et vient ne fonctionne que dans un sens. Concrètement, l’interrupteur A n’allume la lumière que si l’interrupteur B est positionné vers le haut. Si B est vers le bas, A devient totalement inactif, vous obligeant à traverser la pièce dans le noir.
Ce comportement erratique n’est pas le fruit du hasard ou d’une possession paranormale de votre installation. Dans la très grande majorité des cas, il s’agit d’une erreur humaine lors de l’assemblage, ou plus rarement d’une défaillance mécanique interne de l’appareillage. Ce problème électrique, très fréquent lors de travaux de rénovation, est heureusement l’un des plus simples à diagnostiquer et à résoudre soi-même, à condition de comprendre la logique du circuit et de respecter les règles de sécurité élémentaires.
Ce qu’il faut retenir
- 🔌 Le diagnostic principal : Ce dysfonctionnement est presque toujours causé par une inversion accidentelle des fils navettes avec la phase.
- ⚡ La sécurité avant tout : Coupez impérativement le disjoncteur général de votre tableau électrique avant de démonter les interrupteurs.
- 🛠️ Le code couleur : La phase et le retour lampe se branchent sur la borne L, les deux navettes se branchent sur les bornes 1 et 2.
- 🔄 L’usure mécanique : Si le câblage est parfait, c’est le mécanisme interne du bouton poussoir qui est cassé et doit être remplacé.
Comprendre l’erreur de câblage (l’inversion des navettes)
Pour résoudre ce casse-tête, il faut visualiser le trajet de l’électricité. Un circuit va-et-vient classique est composé de deux interrupteurs reliés entre eux par deux fils spécifiques appelés « navettes » (souvent de couleur orange, violette ou blanche). Le premier interrupteur reçoit le courant (la phase, fil rouge) sur sa borne L. Le deuxième interrupteur renvoie le courant vers l’ampoule (le retour lampe, fil marron ou noir) depuis sa borne L.
La panne survient lorsqu’un des fils navettes est branché par erreur sur la borne L à la place de la phase ou du retour lampe. Mécaniquement, lorsque vous actionnez l’interrupteur mal câblé, vous coupez purement et simplement le courant pour l’ensemble du circuit. Le deuxième interrupteur se retrouve « isolé » et ne peut plus basculer le courant d’une navette à l’autre. C’est cette rupture brutale de la chaîne d’alimentation qui crée ce fonctionnement exclusif dans une seule direction.
Comment identifier et corriger l’erreur étape par étape

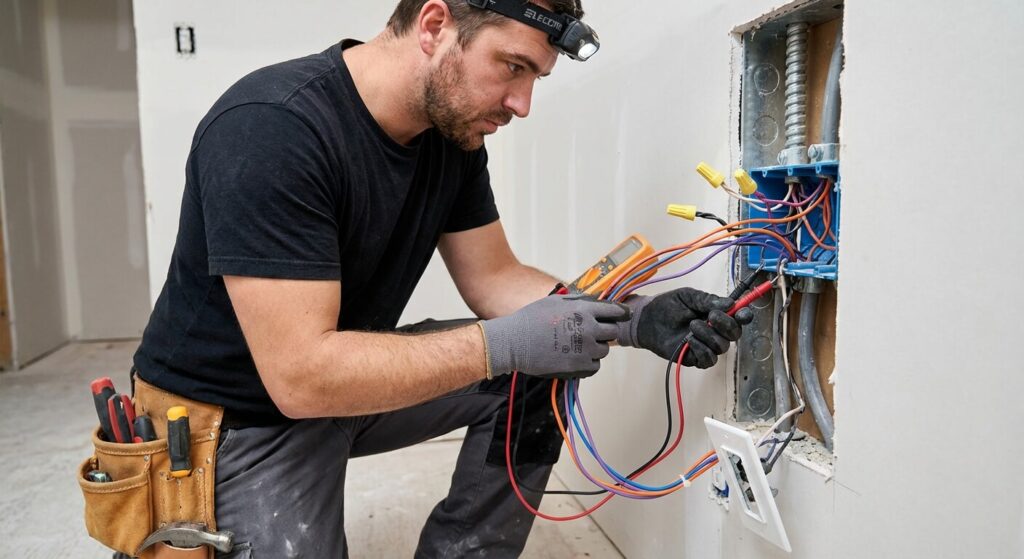

La réparation nécessite une vérification visuelle de vos deux boîtiers d’encastrement. Après avoir coupé l’alimentation électrique, déclipsez les plaques de finition et dévissez les mécanismes pour les extraire du mur. Observez attentivement les couleurs et les repères gravés sur le plastique à l’arrière des modules.
Sur l’interrupteur numéro 1, vous devez trouver le fil rouge (phase) inséré dans le trou marqué L (ou P), et les deux fils navettes dans les trous 1 et 2. Sur l’interrupteur numéro 2, le fil qui part vers la lumière doit être sur la borne L, et les deux mêmes fils navettes doivent arriver sur les bornes 1 et 2. Si vous constatez qu’une navette (par exemple un fil orange) est logée dans la borne L d’un des deux boîtiers, il vous suffit de permuter ce fil avec celui qui est branché à sa place. Une fois l’inversion corrigée, repoussez les fils dans le mur, remettez le courant et testez : la lumière obéira à nouveau aux deux commandes indépendamment.
Tableau : Diagnostic rapide d’un circuit défaillant
| Symptôme constaté lors du test | Cause électrique probable | Intervention à réaliser |
|---|---|---|
| L’interrupteur B conditionne le fonctionnement de A. | Inversion navette / phase sur l’un des boîtiers. | Vérifier et permuter les fils sur la borne L. |
| Le câblage est parfait mais le problème persiste. | Lame de contact interne brisée ou charbonnée. | Remplacer l’interrupteur défectueux par un neuf. |
| La lumière grésille ou clignote en actionnant. | Fil mal enfoncé dans la borne automatique. | Dénuder proprement et renfoncer le cuivre à fond. |
Le cas de l’interrupteur mécaniquement défectueux
Si votre vérification confirme que le fil rouge est bien sur le repère L et que les navettes sont correctement placées sur les repères 1 et 2 des deux côtés, l’erreur humaine est écartée. Dans ce cas, c’est l’usure matérielle qui est en cause. À force d’être manipulés des milliers de fois, les petits ressorts ou les lamelles en cuivre à l’intérieur du bloc en plastique finissent par se tordre ou s’oxyder.
L’interrupteur ne parvient plus à faire basculer le contact électrique d’une borne à l’autre à l’intérieur de son propre boîtier. Le courant reste bloqué sur une seule navette. La réparation de ces mécanismes miniatures et scellés étant impossible, l’unique solution consiste à acheter un nouveau module de commande dans un magasin de bricolage (une pièce coûtant généralement entre 5 et 15 euros) et à rebrancher les fils à l’identique.
Foire Aux Questions (FAQ)
🔌 Puis-je brancher les deux fils navettes dans n’importe quel ordre ?
Oui, absolument. Les bornes 1 et 2 (souvent repérées par des flèches) accueillent les fils navettes. Que vous branchiez le fil orange sur le trou 1 et le violet sur le trou 2, ou l’inverse, cela n’a strictement aucune incidence sur le fonctionnement de votre lumière. Le courant électrique choisira simplement le chemin fermé par la position mécanique du bouton au moment où vous appuierez dessus.
🤔 Pourquoi mon installation comporte-t-elle trois boutons au lieu de deux ?
Si vous avez trois points de commande (ou plus) pour piloter une seule ampoule (par exemple dans un très long couloir ou un escalier à étages), vous n’êtes plus en présence d’un circuit classique, mais d’un système à télérupteur. La logique de câblage est totalement différente : tous les interrupteurs sont des « boutons poussoirs » branchés en parallèle qui envoient une simple impulsion à un module relais caché dans votre tableau électrique principal.
💡 Est-ce que le problème peut venir de l’ampoule elle-même ?
Non. L’ampoule est le récepteur passif du circuit en bout de ligne. Soit elle reçoit la tension de 230 volts et elle brille, soit le filament (ou la LED) est grillé et elle restera éteinte en permanence, peu importe la façon dont vous manipulez vos interrupteurs. Une contrainte directionnelle sur les boutons muraux est la preuve exclusive d’un problème situé dans la logique d’alimentation, jamais dans le luminaire.
