Pour du 10 mm², les bornes Wago classiques que l’on trouve dans la plupart des tutoriels sont inadaptées : il faut une référence industrielle haute capacité, conçue pour encaisser jusqu’à 41 ampères, ou à défaut des blocs de jonction de puissance (borniers) ou des manchons à sertir spécifiquement dimensionnés pour cette section. Coupez impérativement le courant avant toute manipulation, dénudez les fils sur environ 12 mm, puis placez systématiquement ce raccord dans une boîte de dérivation adaptée et accessible, jamais à nu dans une cloison. Ce type de section alimente généralement des circuits à forte puissance (plaque à induction, borne de recharge, tableau divisionnaire) : en cas de doute sur le connecteur à utiliser, mieux vaut faire valider le choix par un électricien plutôt que d’improviser.
Infos à retenir
- ⚡ Couper le disjoncteur général avant d’intervenir : vérifier l’absence totale de tension (VAT) avec un multimètre certifié.
- 🔌 Utiliser des bornes compatibles 10 mm² : bornes Wago série 221-612 à leviers ou blocs de jonction industriels sur rail DIN.
- 📦 Boîte de dérivation fermée obligatoire : aucun raccord de puissance ne doit être laissé libre dans une cloison ou un comble.
- 🗜️ L’embout de câblage obligatoire pour câble souple : sertir les torons multifilaires pour éviter l’écrasement anarchique des brins de cuivre.
Pourquoi le raccordement d’un câble de 10 mm² exige-t-il une rigueur extrême ?
Une ligne électrique de cette section est calibrée pour supporter une puissance absorbée de plus de 9 000 watts sous une tension de 230 volts. À ce niveau de charge, la moindre résistance de contact anormale se traduit instantanément par un dégagement thermique important.
Si la jonction entre les deux âmes de cuivre est mal serrée ou si la surface de contact métallique est trop étroite, les électrons subissent un goulet d’étranglement. La borne chauffe, les isolants en PVC fondent, noircissent et peuvent enflammer les matériaux environnants en quelques dizaines de minutes. La qualité du contact mécanique est donc la clé absolue d’une installation pérenne, ce qui exclut formellement les bricolages improvisés.
Wago, blocs de jonction ou manchons : le comparatif des solutions de raccordement pour câble 10 mm²
Pour lier deux conducteurs de forte section, plusieurs matériels homologués répondent aux exigences de la réglementation :
| Matériel de connexion | Type de câble compatible | Avantages et limites techniques |
|---|---|---|
| Bornes Wago série 221-612 (Grand modèle) | Conducteurs rigides et souples jusqu’à 6 mm² (attention : exigent la série spéciale 10 mm² Réf. 221-612 pour 6 mm² max ; pour 10 mm², utiliser Wago série 221-612/613 selon gamme ou bornes série 221-10mm²). | Connexion rapide à levier, contrôle visuel par corps transparent, pression constante à ressort. |
| Blocs de jonction à vis sur rail DIN | Câbles rigides R2V ou souples avec embout, sections 10 à 16 mm². | Idéal en tableau électrique : tenue mécanique extrême, serrage par étrier acier robuste. |
| Manchons à sertir en cuivre étamé | Conducteurs cuivre rigides ou souples prolongés dans une gaine. | Jonction indémontable très compacte sous gaine thermorétractable, exige une pince à sertir pro. |
| Borniers de dérivation étagés (Legrand / Schneider) | Lignes d’alimentation principale sous coffret de dérivation étanche. | Parfait pour prolonger une ligne triphasée ou monophasée dans un garage ou sous-sol. |
Ce comparatif prouve que le matériel doit être sélectionné en fonction de l’environnement : un boîtier mural recevra des borniers étanches, tandis qu’une armoire technique privilégiera les blocs sur rail modulaire.
L’avis d’un artisan électricien certifié Qualifelec
« Sur les lignes de 10 mm², j’interdis formellement les dominos à vis classiques à mes apprentis. Les vis des dominos cisaillent les brins de cuivre et ont tendance à se desserrer au fil des dilatations thermiques du courant fort. Utilisez des blocs de jonction à étrier ou des bornes automatiques certifiées pour 10 mm². Et surtout, dénudez sur la longueur exacte gravée sur le composant : ni trop court, ni trop long. »
Les 3 étapes indispensables pour réussir la jonction de deux câbles rigides
Le travail de conducteurs de fort diamètre impose des gestes précis pour garantir une connexion parfaite :
- Dénudez la gaine extérieure du câble sur 8 à 10 cm sans jamais entamer l’isolant coloré des conducteurs internes (phase rouge/marron, neutre bleu, terre vert/jaune).

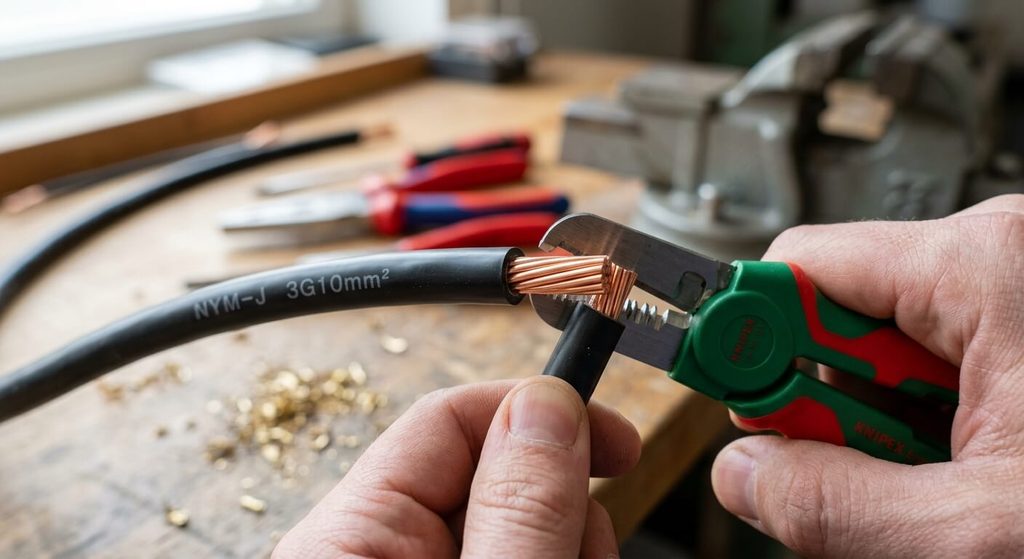

- Dénudez chaque âme de cuivre rigide sur la longueur préconisée par le constructeur de la borne (généralement 12 à 14 mm) à l’aide d’une pince à dénuder réglable adaptée aux gros diamètres.
- Insérez le cuivre bien droit jusqu’au fond de la cage de connexion et abaissez fermement le levier ou serrez la vis d’étrier au couple prescrit, puis tirez sur le fil pour vérifier la tenue mécanique.
Une fois les trois liaisons (phase, neutre et terre) solidement verrouillées, organisez les conducteurs sans créer de pliure à angle vif qui fragiliserait l’âme de cuivre massif.
Que prescrit la norme NF C 15-100 pour l’accessibilité du boîtier ?
La réglementation électrique française interdit formellement d’enterrer ou de maçonner un raccordement de conducteurs dans l’épaisseur d’une cloison.

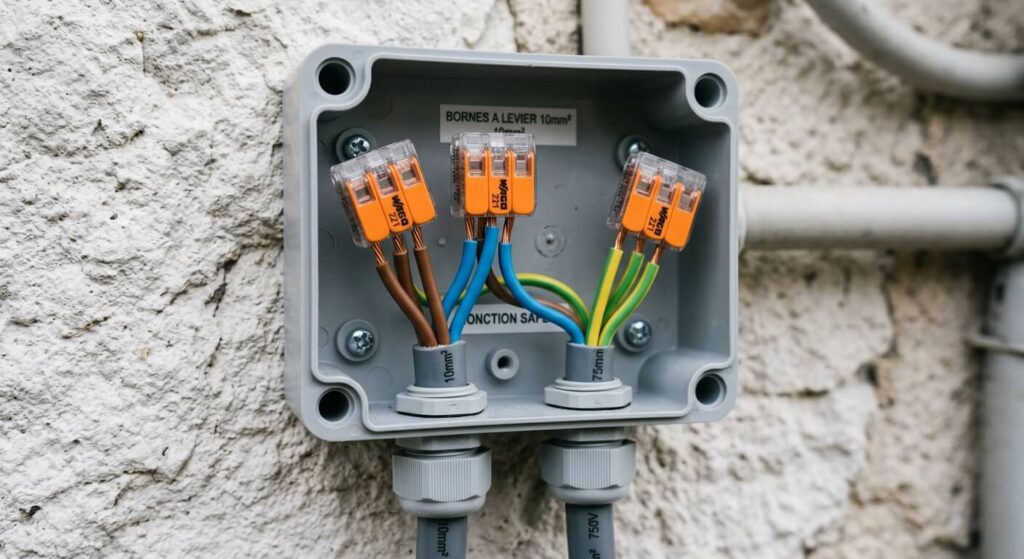

Toute jonction de câbles doit être enfermée dans une boîte de dérivation fermée (modèle étanche IP55 pour les sous-sols et garages, ou boîte d’encastrement avec couvercle démontable dans les pièces de vie). Cette boîte doit impérativement rester accessible sans destruction du bâti : il est interdit de la plâtrer ou de poser du carrelage par-dessus. En cas de contrôle Consuel pour un logement neuf ou lors du diagnostic électrique obligatoire pour une vente, une épissure non confinée ou inaccessible est qualifiée d’anomalie critique majeure.
Comment raccorder un câble rigide à un câble souple sans risque d’échauffement ?
Cette configuration se rencontre souvent lors du branchement d’une plaque de cuisson ou d’un équipement moderne livré avec un cordon souple à brins fins :
- Ne serrez jamais une vis de bornier directement sur les brins dénudés d’un câble souple : la vis découpe les torons et réduit la section utile.
- Sertissez impérativement un embout de câblage tubulaire en cuivre étamé de 10 mm² avec une collerette isolante à l’aide d’une pince à sertir à empreinte hexagonale.
- Raccordez l’embout ainsi rigidifié dans le bornier de jonction face au conducteur rigide pour obtenir un contact parfait sur toute la surface.
Ce traitement mécanique des fils souples garantit que la totalité des brins participe à la conduction sans création de points chauds dangereux.
Foire Aux Questions (FAQ)
🛡️ Quel disjoncteur protège une ligne en 10 mm² ?
Selon la norme NF C 15-100, une ligne en cuivre de 10 mm² est protégée par un disjoncteur divisionnaire calibré à 40 A maximum (ou 32 A selon l’usage spécifique de la ligne d’alimentation).
📏 Quelle est la distance maximale pour une ligne de 10 mm² sans chute de tension ?
Pour maintenir une chute de tension inférieure à 2 % sous 40 ampères en monophasé 230 V, la longueur maximale de la ligne en 10 mm² est d’environ 25 à 28 mètres entre le tableau principal et le secondaire.
💧 Peut-on raccorder deux câbles 10 mm² enterrés dans une tranchée extérieure ?
Oui, mais exclusivement en utilisant une boîte de dérivation coulée dans une résine d’étanchéité bi-composante ou un manchon thermorétractable ignifugé avec colle thermo-fusible certifié pour l’enfouissement direct.
