Créer un plancher porteur dans une vieille bâtisse sans avoir à percer des dizaines de niches profondes est le rêve de tout rénovateur. La fixation d’une muralière sur un mur en pierre est la solution d’ingénierie moderne qui répond à ce besoin. Cette longue poutre, solidement plaquée et ancrée horizontalement contre la maçonnerie, sert de support continu pour accueillir les solives transversales via des sabots métalliques. Le gain de temps est monumental, et la garantie de planéité du futur plancher est absolue.
Cependant, ancrer une pièce maîtresse devant supporter plusieurs tonnes d’exploitation sur un mur composé de moellons irréguliers, de chaux friable et de silex exige un protocole de fixation sans faille. L’utilisation de simples chevilles à expansion en nylon est formellement interdite, car elles disloqueraient les joints anciens. Qu’il s’agisse de la chimie des résines de scellement ou de la technique ancestrale des corbeaux en acier, maîtriser le transfert de charge vers les murs est vital. Explorez les techniques d’ancrage adaptées à la maçonnerie hétérogène et les astuces pour aligner parfaitement votre ouvrage.
Ce qu’il faut retenir
- 🧪 Le scellement chimique : avec l’utilisation stricte de tamis plastiques est la méthode de fixation la plus adaptée pour les murs anciens très hétérogènes.
- 🏗️ Les corbeaux métalliques : forgés et maçonnés à la chaux offrent la plus grande sécurité mécanique en encaissant les efforts de cisaillement intenses.
- 📏 Le calage de la poutre : est obligatoire ; un mur en pierre n’étant jamais parfaitement droit, il faut compenser les espaces avec des cales imputrescibles.
- 🌬️ La lame d’air arrière : est vitale pour éviter que l’humidité de la pierre froide ne fasse pourrir la face cachée de votre muralière.
Les différents types d’ancrage adaptés à la pierre ancienne
Un mur en pierre traditionnelle n’est pas un mur en béton banché. Il comporte des cavités, des pierres dures (granit) et des joints très tendres (terre ou vieille chaux). Il faut donc employer des fixations capables de recréer de la matière et d’épouser le support.

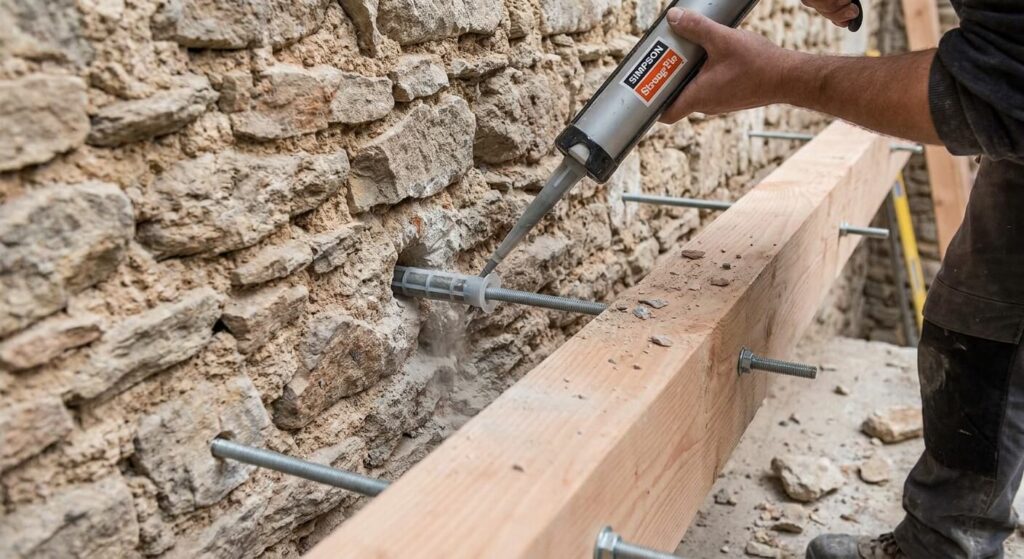

Le scellement chimique avec tamis pour mur irrégulier
C’est la méthode reine de l’aménagement moderne. Elle consiste à percer le mur en profondeur, à y insérer un tamis en plastique, puis à injecter une résine bi-composante avant d’y glisser une grosse tige filetée (de 14 ou 16 mm de diamètre). L’erreur absolue est de se passer du tamis ! Dans un mur ancien, la résine liquide se perdrait dans les multiples interstices du mur. Le tamis gonfle et retient la résine, créant un gros bulbe dur comme de la roche qui vient se coincer mécaniquement entre les pierres de la paroi. C’est l’ancrage qui offre la meilleure résistance à l’arrachement.

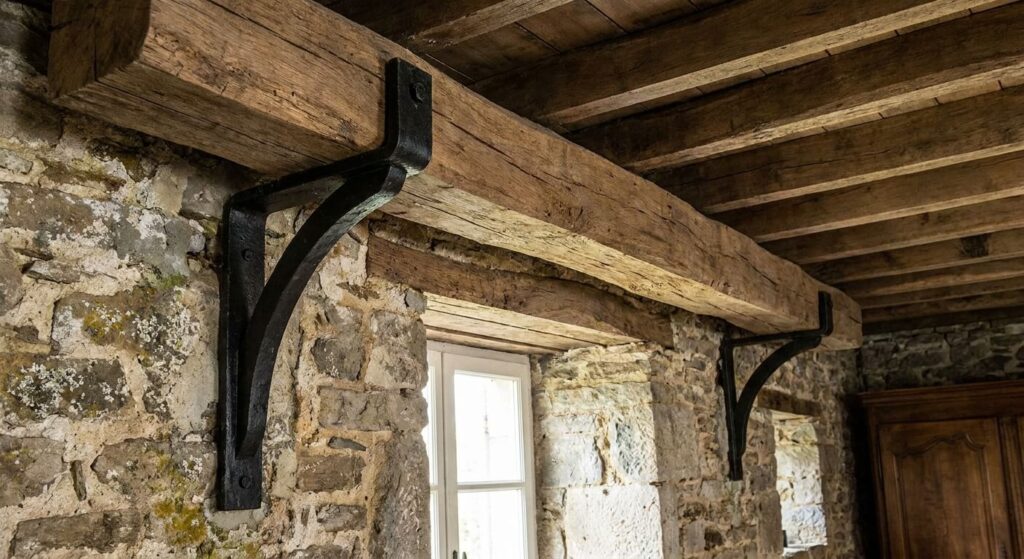

L’utilisation de corbeaux métalliques scellés
Lorsque le mur est extrêmement ancien, très friable (monté à la terre), ou que les charges à reprendre sont colossales (toiture ou mezzanine très lourde), le scellement chimique peut s’avérer insuffisant car le support risque de s’effriter autour de la résine. L’alternative consiste à employer des corbeaux (de gros crochets ou des profilés carrés en acier massif). On creuse de profonds trous au burinneur tous les 80 cm, on y insère les corbeaux, et on les scelle fermement au mortier de chaux (ou au ciment prompt si le mur n’est pas sensible à l’humidité). La muralière vient ensuite se poser simplement sur ces corbeaux en acier qui absorbent tout l’effort de cisaillement vers le sol.
| 🔧 Technique de fixation | ➕ Avantage principal | ➖ Inconvénient ou contrainte |
|---|---|---|
| Scellement chimique + Tamis | Très rapide, réglage fin possible. | Coût de la résine élevé, nécessite un mur relativement sain. |
| Corbeaux métalliques maçonnés | Résistance absolue au cisaillement vertical. | Temps de séchage long (maçonnerie), perçage destructif. |
| Chevilles à expansion (Goujons) | Économique, fixation instantanée. | Proscrit ! Fait éclater la pierre et les joints friables. |
| Poteaux verticaux (Auto-portant) | Le mur ne porte aucun poids. | Perte d’espace au sol (encombrement le long du mur). |
Préparation du support et alignement de la pièce de bois
Contrairement à un mur en briques récent, un mur en moellons présente des creux et des bosses prononcés (« le fruit » du mur). Plaquée violemment une poutre droite contre ce support irrégulier la ferait vriller ou la casserait au moment du serrage des écrous.
Avant de percer, il faut identifier les pierres les plus massives, car c’est là que vous devrez réaliser vos perçages (on ne scelle jamais une tige filetée dans le joint friable entre deux pierres). Une fois les tiges scellées et la poutre présentée, vous constaterez un vide irrégulier entre le bois et le mur. Vous devez obligatoirement intercaler des cales structurelles en PVC dur ou en bois exotique au niveau de chaque tige filetée avant de serrer fermement l’écrou. Ces cales rattrapent l’aplomb du mur et permettent un serrage de force sans cintrer votre muralière.
L’alerte du Charpentier Rénovateur
« La pire ennemie de la muralière, c’est la condensation interstitielle. Si vous plaquez une grosse poutre en bois directement et hermétiquement contre un mur en pierre ancien et froid, le point de rosée va se créer entre les deux matériaux. Le dos de votre poutre va ruisseler de condensation hivernale, moisir, et pourrir en moins de dix ans. Il faut laisser le bois respirer ! Je recommande toujours d’utiliser des rondelles épaisses de 1 centimètre ou des cales pour décoller très légèrement la poutre du mur de quelques millimètres sur toute sa longueur. Cette fine lame d’air de ventilation est le secret d’un plancher centenaire. »
Gérer l’espacement et la ventilation derrière la poutre
Comme souligné par l’expert, l’isolation et la gestion de l’hygrométrie sont primordiales dans le bâti ancien. Outre la création de la lame d’air arrière, il est judicieux de protéger la face cachée du bois.
L’application généreuse d’un traitement fongicide et hydrofuge (ou d’un goudron léger) spécifiquement sur le dos de la muralière avant sa pose la protégera des agressions capillaires du mur. Si la pièce du dessous est vouée à être isolée par la suite, veillez à ne pas venir bourrer la laine de verre ou le pare-vapeur jusque derrière cette muralière. Laissez toujours l’air circuler autour du bois structurel pour garantir son assèchement permanent lors des variations de température.
Foire Aux Questions (FAQ)
🔩 Combien de tiges filetées dois-je mettre au mètre linéaire ?
L’espacement des points de fixation dépend de la charge globale de votre plancher et de la section de la poutre. En règle générale, pour un plancher d’habitation courant (150 kg/m² de charge d’exploitation), on préconise un scellement chimique avec une tige filetée de 14 ou 16 mm tous les 60 à 80 centimètres, en quinconce (une en haut, une en bas, pour bloquer le vrillage). Si le mur présente de nombreuses zones creuses, n’hésitez pas à rapprocher cet entraxe à 50 centimètres.
📐 Puis-je utiliser des madriers assemblés bout à bout pour faire une longue muralière ?
Il est très rare de pouvoir acheminer une poutre d’un seul tenant de 8 mètres de long à l’intérieur d’une maison ancienne. Vous pouvez tout à fait rabouter plusieurs madriers de 3 ou 4 mètres. Cependant, la jonction (le trait de Jupiter ou la coupe droite) doit obligatoirement tomber parfaitement sur un corbeau métallique ou être solidement moisée par une plaque en acier, et comporter un point de scellement chimique de chaque côté immédiat de la coupe pour éviter que l’assemblage ne fléchisse sous le poids des solives.
🛠️ Comment percer proprement dans de la pierre très dure sans casser les joints ?
Le perçage de la maçonnerie ancienne demande du tact. Il faut impérativement désactiver la fonction « percussion » de votre perforateur au début du perçage. Commencez à percer en simple rotation avec un foret à béton de très bonne qualité. Si la pierre résiste trop, enclenchez la percussion à très faible intensité. Frapper trop fort dans le mur avec la percussion au maximum risque de desceller la pierre cible, de fissurer les joints autour, et de ruiner l’efficacité de votre futur tamis d’injection chimique.
