L’inversion de polarité est le mécanisme qui permet à votre électrolyseur d’auto-nettoyer ses électrodes en inversant le sens du courant électrique. Quand ce système dysfonctionne, les conséquences sur la durée de vie de la cellule sont directes. Pour une efficacité optimale, l’inversion de polarité doit se produire toutes les 3 heures environ. Elle provoque une usure des électrodes, et certains fabricants ne précisent pas clairement cette durée pour gonfler artificiellement la durée de vie affichée des cellules, au détriment de la qualité de fonctionnement.
Un dysfonctionnement de l’inversion peut se manifester par un entartrage rapide des cellules malgré un pH correct, ou une production de chlore irrégulière. Il peut également y avoir un déséquilibre d’usure des plaques quand l’électrolyseur démarre toujours sur la même polarité et que les temps de filtration ne sont pas multiples des temps d’inversion de polarité, ce qui entraîne une usure prématurée sur un seul sens. Avant de suspecter une cellule défaillante, vérifiez le taux de sel entre 4 et 6 g/l, la température de l’eau, et testez manuellement l’inversion depuis le boîtier.
Ce qu’il faut retenir
- 🔄 Nettoyage automatique : L’inversion de polarité change le rôle des plaques (l’anode devient cathode) pour décoller le tartre.
- 🪨 Entartrage rapide : Sans inversion fonctionnelle, les plaques en titane se couvrent de calcaire en moins de 48 heures.
- ⚡ Panne de relais : Le problème provient souvent d’un relais défectueux sur la carte électronique du boîtier de commande.
- 📐 Paramétrage d’usine : Le cycle d’inversion doit être ajusté en fonction de la dureté (TH) de l’eau de votre région.
Le principe scientifique de l’inversion de polarité : la lutte anti-calcaire
Pour comprendre l’origine de la panne, il faut analyser la cinématique chimique au sein de la cellule de traitement. Lorsque l’appareil fonctionne sur le cycle normal (polarité A), le tartre s’accumule sur les électrodes négatives par précipitation électrochimique. Si rien n’est fait, cette croûte minérale isolante augmente la résistance électrique, réduit la production de désinfectant et fait surchauffer le bloc d’alimentation.
Le boîtier de contrôle intègre une minuterie électronique réglée entre 2 et 6 heures. À la fin de chaque cycle, l’appareil coupe le courant pendant quelques minutes pour stabiliser le fluide liquide, puis réinjecte le courant en inversant le sens (polarité B). La cathode devient l’anode : cette inversion de charge électrique dissout instantanément le calcaire accumulé, qui est alors emporté par le flux de filtration vers le jardin.
| Symptôme visuel ou électronique | Dysfonctionnement sous-jacent 🔍 | Conséquence sur l’eau du bassin 📊 | Action corrective requise 🛠️ |
|---|---|---|---|

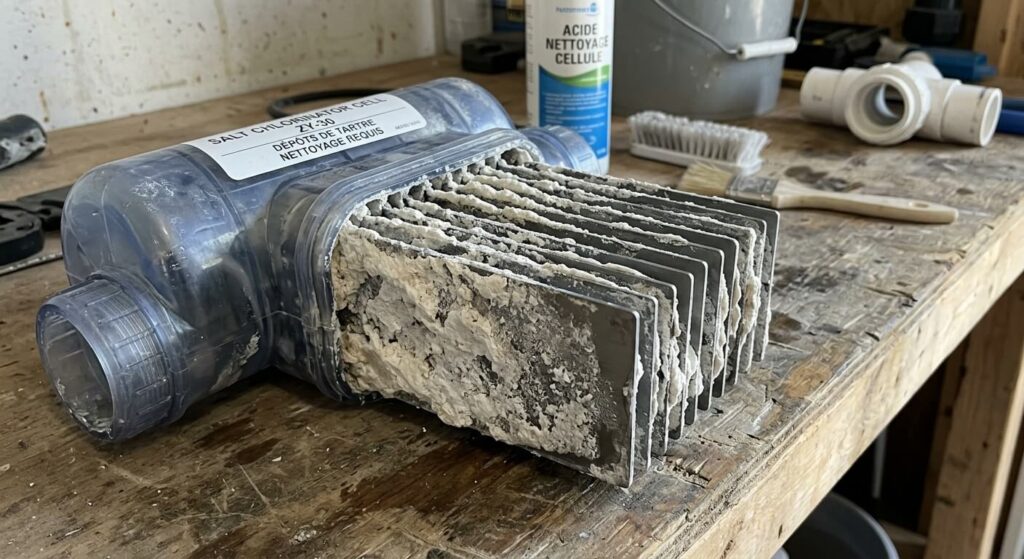

| Plaques recouvertes de tartre blanc épais | L’inversion de polarité ne déclenche plus | Chute du taux de chlore, développement d’algues | Détartrage manuel à l’acide + test du boîtier |

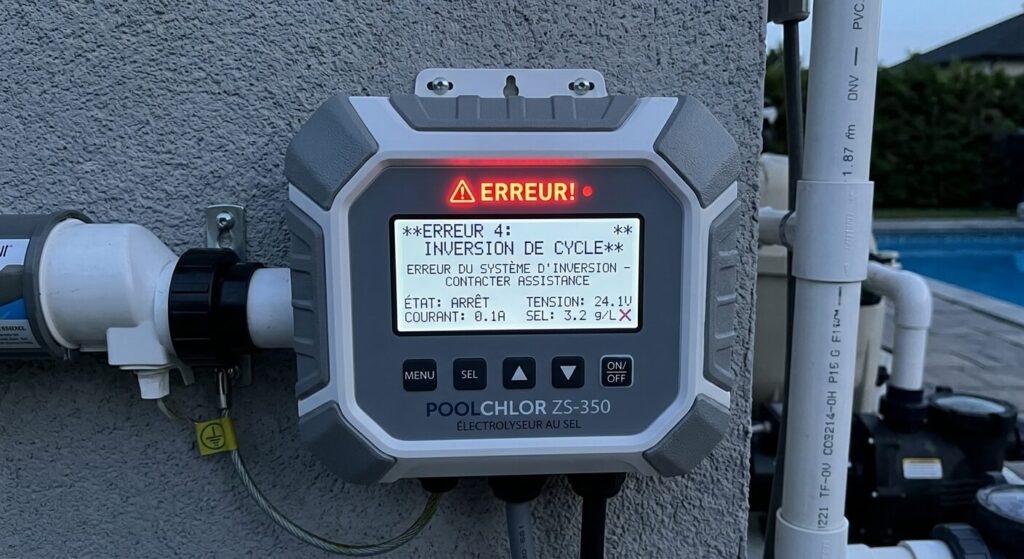

| Voyant Erreur / Polarité clignote en continu | Le relais de la carte électronique est bloqué | Arrêt complet de la production de chlore | Remplacement du composant de puissance ou de la carte |
| Production de chlore uniquement un cycle sur deux | Une seule des deux polarités reçoit le courant | Désinfection instable et eau qui tourne | Vérifier le faisceau de câbles reliant la cellule |
L’avis du Technicien Piscine
« Ne forcez jamais le nettoyage d’une cellule entartrée en grattant les plaques en titane avec un tournevis métallique ou une brosse en acier. Vous rayeriez irrémédiablement la fine couche d’iridium-ruthénium déposée sur le métal. Une fois ce revêtement détruit, l’inversion de polarité ne pourra plus fonctionner correctement et la cellule sera définitivement hors d’usage. »
Les causes techniques d’un blocage du système d’inversion
Lorsque l’électrolyseur refuse d’inverser sa polarité, deux origines matérielles distinctes sont généralement identifiées dans l’atelier de réparation.
La cause la plus fréquente réside dans la dégradation des composants de puissance de la carte électronique logée dans le local technique de la piscine :
- Les relais d’inversion mécaniques s’usent à cause des arcs électriques répétés lors des changements de cycles.
- Les contacts internes finissent par se souder entre eux sous l’effet de la chaleur, bloquant le courant sur une seule position.
- Un mauvais paramétrage dans le menu de configuration peut avoir désactivé la fonction d’inversion.
- Une usure asymétrique du revêtement en métaux précieux des plaques en titane perturbe la conductivité d’un côté.
La détection des courts-circuits par analyse des fusibles de protection
Un défaut d’inversion de cycle s’accompagne parfois d’une coupure électrique nette de l’armoire de contrôle, l’appareil refusant de s’allumer après une tentative de permutation du sens du courant. Les constructeurs protègent les composants fragiles de la carte électronique en soudant des fusibles thermiques rapides sur le circuit d’alimentation secondaire.
Si le relais de puissance se bloque et tente d’injecter les deux polarités simultanément suite à une usure des contacts, un court-circuit franc est généré. Le fusible fond instantanément pour isoler le transformateur. Remplacer le fusible en verre par une pièce de même ampérage est requis, mais nécessite impérativement d’avoir résolu le collage du relais sous peine de voir le nouveau fusible griller dès le redémarrage de la pompe.
Le protocole de diagnostic et de test de la carte électronique
Pour confirmer que le problème d’inversion provient bien du boîtier de commande et non d’une usure physique de la cellule, un test de tension électrique doit être effectué à l’aide d’un multimètre d’atelier réglé sur le calibre Volts Courant Continu.
Débranchez la cellule et connectez les pointes de touche du multimètre sur les deux bornes de sortie du câble venant du boîtier. Notez la valeur affichée (généralement autour de 12V ou 24V continus). Modifiez manuellement le cycle d’inversion si votre boîtier possède un bouton de test forcé, ou attendez la fin de la temporisation. Le multimètre doit alors afficher la même valeur de tension, mais précédée du signe moins (-12V ou -24V). Si la tension ne change pas de signe ou s’effondre à zéro, la carte de puissance est en panne.
L’ajustement du temps d’inversion selon le titre hydrotimétrique (TH)
Sur de nombreux modèles d’électrolyseurs, le temps séparant deux inversions de polarité est une variable technique modifiable par l’utilisateur depuis l’interface numérique du local technique.
Cet étalonnage doit être réalisé sur-mesure en fonction de la dureté de l’eau de votre bassin (mesurée par le TH). Si vous habitez dans une région où l’eau du jardin est très calcaire (TH supérieur à 30°f), le cycle standard de 4 heures est insuffisant : le tartre se dépose plus vite qu’il ne s’auto-nettoie. Réduisez le temps d’inversion à 2 ou 3 heures pour accélérer la fréquence de purge électronique. À l’inverse, si votre eau est douce ou adoucie (TH inférieur à 15°f), augmentez le cycle à 5 ou 6 heures ; cela prolongera de manière significative la durée de vie utile des électrodes en titane.
Foire Aux Questions (FAQ)
🧼 Comment détartrer ma cellule manuellement en attendant de réparer la panne ?
Si la cellule est obstruée par le calcaire à cause du problème de polarité, démontez le bloc plastique du circuit de plomberie. Immergez les plaques en titane dans une solution composée de 80% d’eau claire et de 20% d’acide chlorhydrique ou de vinaigre blanc concentré. L’acide va dissoudre le tartre minéral par effervescence chimique. Rincez abondamment à l’eau avant de remonter la cellule.
🛠️ Quel est l’impact d’un taux de sel trop bas sur l’inversion de polarité ?
Un manque de sel dans l’eau de la piscine (inférieur à la norme de 3 ou 4 grammes par litre) réduit la conductivité du fluide liquide. Le boîtier électronique détecte une baisse anormale de l’intensité du courant et peut interpréter cela comme une anomalie de polarité, déclenchant un code d’erreur de sécurité qui coupe prématurément la production de chlore.
📐 Pourquoi l’inversion de polarité use-t-elle les électrodes en titane ?
À chaque changement de polarité, la couche de métaux rares (ruthénium/iridium) subit un micro-choc électrique et mécanique de décollement particulaire. Plus les inversions sont fréquentes, plus ce revêtement s’amenuise rapidement. C’est pourquoi il faut trouver le juste équilibre technique lors du paramétrage, afin de protéger la cellule contre le calcaire tout en préservant sa longévité.
