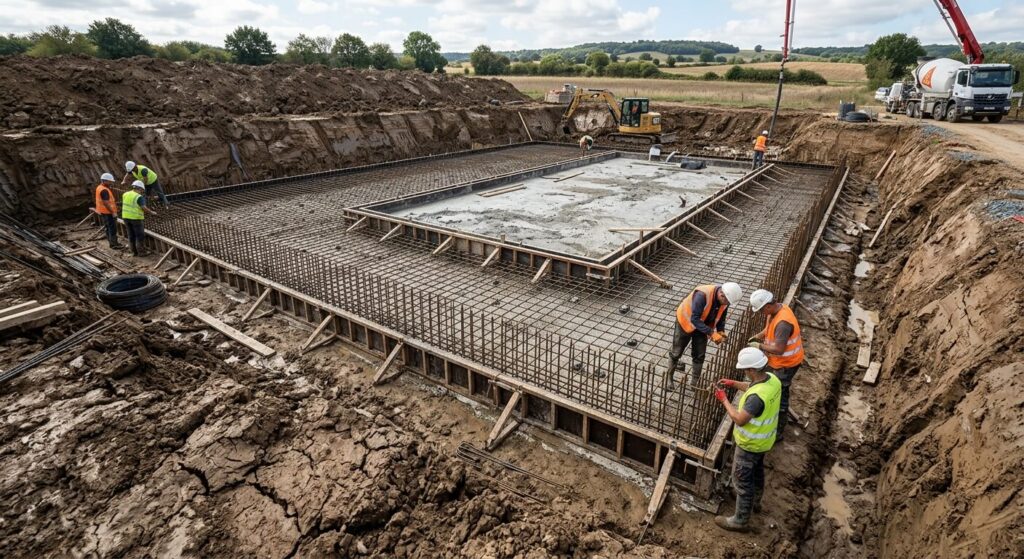

Un radier ne suffit pas toujours à lui seul contre les fissures sur un sol argileux très réactif : sur les terrains les plus exposés au retrait-gonflement, cette dalle continue doit souvent être complétée par un ancrage plus profond, contrairement à l’image de solution universelle qu’on lui prête parfois. L’étude géotechnique G2, obligatoire depuis la loi ELAN dans les zones à risque, reste le point de départ pour dimensionner l’ouvrage selon la plasticité réelle de l’argile. Un bon ferraillage, un décaissement homogène et un drainage périphérique limitant les variations d’humidité complètent les précautions essentielles, tout comme l’éloignement des arbres à racines puissantes.
Ce qu’il faut retenir
- ⚖️ Une répartition globale des charges : le radier transforme le bâtiment en une « boîte rigide » flottant sur le sol instable.
- 📑 L’étude de sol G2 AVP obligatoire : elle détermine l’épaisseur du béton et la densité d’acier nécessaires selon la sismicité et l’aléa RGA.
- 💧 La gestion rigoureuse de l’eau : l’étanchéité et le drainage périphérique empêchent l’eau de s’infiltrer sous la plateforme.
- 🔨 Un ferraillage double couche haute densité : deux nappes de treillis soudé renforcé évitent le poinçonnement et la flexion.
Pourquoi le sol argileux met-il en péril les fondations traditionnelles ?
Pour mesurer l’intérêt structural du radier général, il convient de comprendre la physique des minéraux argileux soumis aux aléas climatiques. Les argiles gonflantes (smectites, montmorillonites) absorbent l’eau comme une éponge durant les périodes humides, augmentant considérablement de volume et exerçant une pression verticale vers le haut. À l’inverse, lors d’épisodes de sécheresse prolongée, le sol se rétracte et se tasse de manière hétérogène sous les charges de la maison. Sur une semelle filante classique, ces tassements différentiels créent des cisaillements sur la maçonnerie. Le radier, grâce à son inertie propre et sa rigidité spatiale, neutralise ces déformations locales en répartissant la masse totale de la construction sur une très large emprise au sol, ramenant la pression exercée au mètre carré à une valeur extrêmement faible.
Le comportement du sol dépend directement de la catégorie d’aléa RGA identifiée sur la carte géologique nationale :
- Zone à aléa faible : mouvements de terrain limités, semelles renforcées ou radier standard envisageables.
- Zone à aléa moyen : tassements différentiels fréquents nécessitant un radier rigide nervuré ou des semelles ancrées hors gel profond.
- Zone à aléa fort : variations de volume extrêmes imposant l’intervention d’un bureau d’études géotechniques et la pose d’un radier généralisé surdimensionné ou de pieux profonds.
Ces catégories réglementaires imposent aux constructeurs l’application de la loi ELAN, exigeant une étude géotechnique préalable pour toute vente de terrain constructible.
Comment dimensionner et structurer les composants du radier béton ?
Le calcul d’un radier sur terrain instable ne s’improvise pas : il relève du savoir-faire d’un bureau d’études de structure (BET) appliquant les normes Eurocode 2.
Le tableau ci-dessous récapitule les éléments constructifs clés et les tolérances techniques à respecter pour la réalisation du radier :
| Composant de la structure de fondation | Spécification technique et dimensionnement | Rôle dans la résistance face à l’argile |
|---|---|---|
| Béton de propreté et film Polyane | Épaisseur 5 cm béton fluide + Film polyéthylène 200 microns. | Isole le radier du sol, empêche la fuite de la laitance de béton et protège des remontées d’humidité. |
| Dalle plateforme du radier | Épaisseur minimale de 25 cm à 35 cm de béton armé C30/37. | Forme la masse rigide principale capable de supporter le poids des voiles et des poteaux. |
| Nervures et bêches périphériques | Ancrage sous le radier de 50 cm à 80 cm de profondeur (Garde hors-gel). | Bloquent le glissement latéral de la dalle et protègent les assises contre le dessèchement de l’argile en lisière. |
| Ferraillage (Armatures en acier) | Double nappe de treillis soudé lourd (ST25C ou ST50C) + chaînages d’about. | Absorbe les efforts de traction en sous-face et en surface lors des poussées d’eau sous la dalle. |
La présence de bêches périphériques ancrées en bordure de plateforme est une condition sine qua non de durabilité : elles évitent que les variations d’humidité du sol extérieur ne viennent modifier brutalement la teneur en eau de l’argile située directement sous le centre du bâtiment.
Quelles sont les étapes clés de la mise en œuvre du radier sur le chantier ?
La réussite de la fondation repose sur une succession d’opérations d’une grande rigueur opérationnelle sur le terrain.
Le terrassement commence par un décaissement généralisé de la zone de construction jusqu’au bon sol défini par l’étude géotechnique. Après la pose d’un géotextile de séparation anti-contaminant, une couche de forme en tôle de carrière ou en gravier concassé auto-compactant (type 0/31.5) est mise en œuvre pour constituer une plateforme d’assise parfaitement plane et drainante. Le coulage d’un béton de propreté de 5 cm d’épaisseur permet d’installer les cales d’armatures sans souiller les aciers avec de la terre. Les deux nappes de treillis soudé sont ensuite posées avec des écarteurs métalliques (distanciers) garantissant un enrobage en béton de 3 à 5 cm. Enfin, le coulage du béton de structure C30/37 est effectué en une seule opération continue avec vibration mécanique soignée au vibreur à béton pour éliminer les bulles d’air.
L’avis d’un expert géotechnicien
« Sur sol argileux, la plus grande erreur consiste à laisser la fouille du terrassement ouverte sous la pluie ou en plein soleil pendant plusieurs semaines avant de couler le béton. L’argile mise à nu se dessèche ou s’imbibe, modifiant ses propriétés mécaniques. Il faut couler le béton de propreté immédiatement après la fin du terrassement pour ‘sceller’ le fonds de forme. »
Comment gérer le drainage et les eaux de ruissellement autour du radier ?
Pour garantir l’hydrométrie constante du sol sous la dalle, la gestion de l’eau périphérique demande desaménagements spécifiques.
Il est impératif d’éloigner les eaux de pluie de l’emprise du radier. La pose d’un trottoir étanche périphérique (ou géomembrane enterrée en pente douce sur 1,50 m à 2 m autour de la maison) empêche l’eau de s’infiltrer à l’aplomb des bêches. Les eaux de toiture doivent être évacuées vers le réseau d’eaux pluviales ou un puits d’infiltration situé à plus de 10 mètres du bâtiment. De plus, la plantation d’arbres à fort système racinaire (saules, peupliers, chênes) doit être évitée à proximité immédiate de la construction, car leurs racines pompent l’eau du sol en été, provoquant des tassements localisés sous les fondations.
Quel est le coût au m² d’une fondation en radier béton comparé aux autres solutions ?
L’arbitrage financier entre un radier général et des fondations profondes (pieux) dépend de l’accessibilité du site et des volumes de matériaux.
En moyenne, la réalisation d’un radier armé complet sur sol argileux par une entreprise de gros œuvre (incluant le terrassement, la couche de forme, le ferraillage renforcé et le béton) revient entre 150 € et 280 € HT par m². Bien que cette solution soit plus coûteuse qu’une simple semelle filante (environ 80 € à 120 € HT/m²), elle reste nettement plus économique et facile à mettre en œuvre que des micro-pieux ou des puits en béton traversant des couches d’argile épaisses, dont le tarif dépasse fréquemment 350 € à 500 € du m².
Foire Aux Questions (FAQ)
🏗️ Peut-on construire un sous-sol ou un vide sanitaire au-dessus d’un radier ?
Oui. Le radier sert de fondation basse étanche. Il est tout à fait possible de monter des voiles en béton banché ou des blocs à bancher sur le contour du radier pour aménager un sous-sol habitable ou un vide sanitaire. L’étanchéité de la jonction entre le radier et les murs verticaux doit alors être renforcée par une bande d’arrêt d’eau (waterstop) et un enduit d’étanchéité bitumineux.
⏱️ Quel est le temps de séchage obligatoire du radier avant de monter les murs ?
Bien que le béton atteigne 80 % de sa résistance mécanique au bout de 7 jours, il convient de respecter le délai normatif de 28 jours pour obtenir la cure complète du béton (résistance maximale à la compression). Il est néanmoins possible de commencer la pose des premiers rangs de maçonnerie de soubassement après 10 à 14 jours de séchage si les conditions météorologiques sont favorables.
📌 Le radier protège-t-il contre les remontées de gaz radon ?
Absolument. Par sa conception monobloc en béton armé d’au moins 25 cm d’épaisseur associée à la présence du film polyane sous dalle et au traitement d’étanchéité des traversées de canalisations, le radier constitue une barrière physique extrêmement étanche contre les infiltrations de gaz radon et d’humidité du sol.
