Sur une Atlantic Alfea Extensa Duo, la loi d’eau se règle dans le menu installateur avec quelques paramètres : la pente, qui fixe la température de départ en fonction de la température extérieure, le décalage, la température de départ à moins 10 °C, les limites minimale et maximale de départ et l’influence de la sonde d’ambiance. Il n’existe pas de réglage universel : les retours d’utilisateurs montrent des pentes autour de 0,5 pour un plancher chauffant et de 1 pour des radiateurs, mais le bon réglage dépend de l’isolation, des émetteurs et des apports solaires. Modifiez un paramètre à la fois, attendez plusieurs jours avant de juger, et augmentez la pente seulement si la maison reste sous la consigne par temps froid. Par temps doux, de courts cycles sont fréquents, car ces PAC sont souvent surdimensionnées, et en loi d’eau seule le circulateur tourne en continu. Selon la version de votre PAC, appuyez-vous sur la notice ou demandez l’avis de votre installateur.
Infos à retenir
- 📉 La pente pour le grand froid, le pied pour la mi-saison : ajuster le bon paramètre évite d’avoir froid en janvier ou trop chaud en novembre.
- 🦶 Les valeurs de pente selon les émetteurs : réglez entre 0,4 et 0,7 sur plancher chauffant, et entre 1,2 et 1,6 sur radiateurs basse température.
- ⏳ L’inertie thermique incompressible de 24 à 48 heures : modifiez un seul cran à la fois et patientez deux jours entiers avant de juger du résultat.
- ⚙️ L’accès au menu installateur sur l’écran Navistem : un appui prolongé sur la molette ou la touche présence permet de débloquer les lignes de configuration.
Comment la loi d’eau pilote-t-elle la température de vos émetteurs ?
Pour ajuster correctement votre installation, il est indispensable de comprendre ce que la pompe à chaleur calcule en permanence grâce à sa sonde extérieure :
Une pompe à chaleur puise les calories dans l’air extérieur pour les restituer à l’eau de votre circuit de chauffage. Plus il fait froid dehors, plus les déperditions thermiques de votre maison augmentent, et plus l’eau circulant dans vos tuyaux doit être chaude pour maintenir les 20 °C demandés à l’intérieur. La loi d’eau est la droite mathématique qui relie la température extérieure relevée par la sonde de façade à la température de départ de l’eau vers vos pièces.

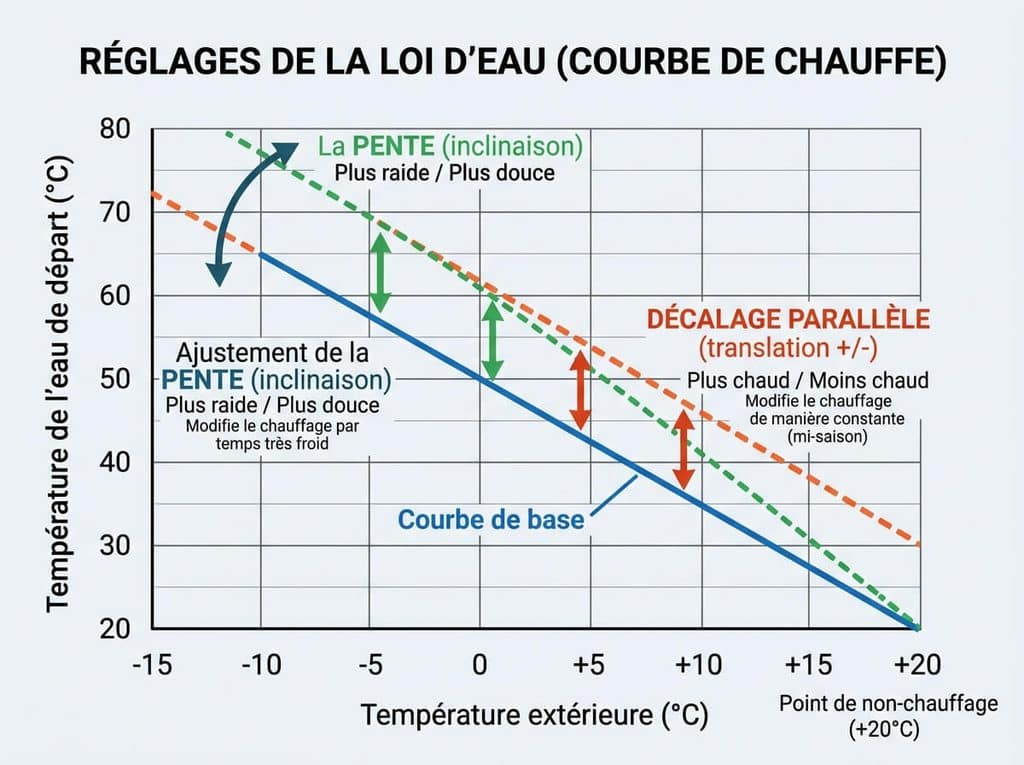

Cette droite repose sur deux points de réglage fondamentaux :
- La pente (ou coefficient de courbe) : elle détermine l’inclinaison de la droite. Plus la pente est forte, plus la PAC augmentera brutalement la température de départ de l’eau dès que le thermomètre extérieur s’effondre en dessous de zéro.
- Le décalage de courbe (ou pied de courbe / translation parallèle) : il fait monter ou descendre la droite sur toute sa longueur, modifiant la chauffe de manière égale quelle que soit la météo extérieure, particulièrement en mi-saison (entre 10 °C et 15 °C dehors).
Si la pente est trop faible, vous aurez froid dès qu’il gèle ; si elle est trop forte, la PAC consommera trop d’électricité et coupera sans cesse par surchauffe.
Radiateurs ou plancher chauffant : les valeurs d’usine recommandées sur l’Alfea Extensa Duo
Le calibrage de base de votre machine dépend directement du type de diffuseurs de chaleur posés dans vos pièces de vie :
| Type d’émetteurs raccordés au circuit | Réglage standard de la pente | Décalage parallèle recommandé | Température de départ d’eau maximale |
|---|---|---|---|
| Plancher chauffant hydraulique basse température | 0,5 à 0,7 (valeur moyenne idéale : 0,6). | 0 °C à +1 °C. | Sécurité plancher bridée à 45 °C max (DTU 65.14) pour protéger la chape et le carrelage. |
| Radiateurs acier ou alu basse température (chaleur douce) | 1,1 à 1,3. | 0 °C. | Départ plafonné entre 45 °C et 50 °C selon l’isolation globale de la maison. |
| Radiateurs fonte ou acier standards (rénovation) | 1,4 à 1,6. | 0 °C à +2 °C. | Départ pouvant monter à 55 °C (limite technique du fluide R410A ou R32 de l’Extensa Duo). |
Ces repères constituent le point de départ théorique. Une maison récente certifiée RE2020 parfaitement isolée demandera une pente de plancher très basse (0,45), tandis qu’une bâtisse plus ancienne avec des déperditions nécessitera de caler la pente autour de 0,75 pour compenser les fuites d’air.
L’avis d’un technicien de station technique agréée Atlantic
« Sur les Alfea Extensa Duo, l’erreur classique des particuliers est de monter la consigne du thermostat d’ambiance à 23 °C quand ils ont froid en plein hiver. Cela ne sert à rien si la pente de la loi d’eau est bridée à 0,4 : la machine plafonne son eau à 30 degrés et ne peut pas chauffer le salon. Passez la pente à 0,6 dans le menu spécialiste, laissez les vannes ouvertes, et vous aurez vos 20 °C partout sans pousser la consigne. »

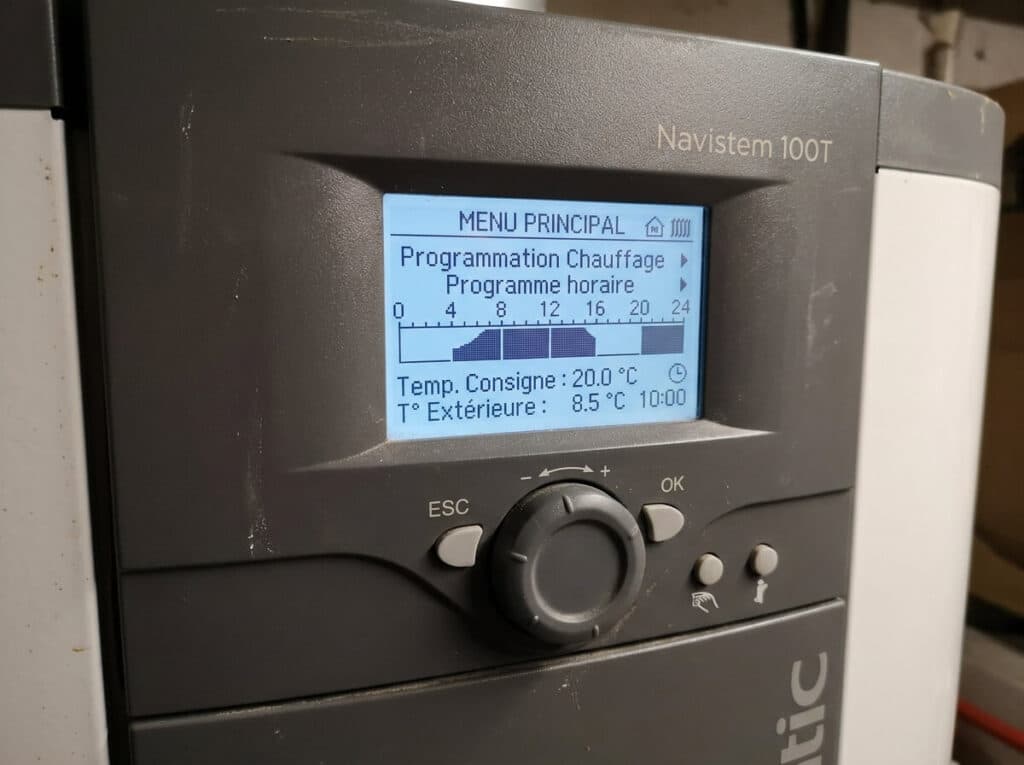

Procédure d’accès au menu technicien sur le régulateur Navistem

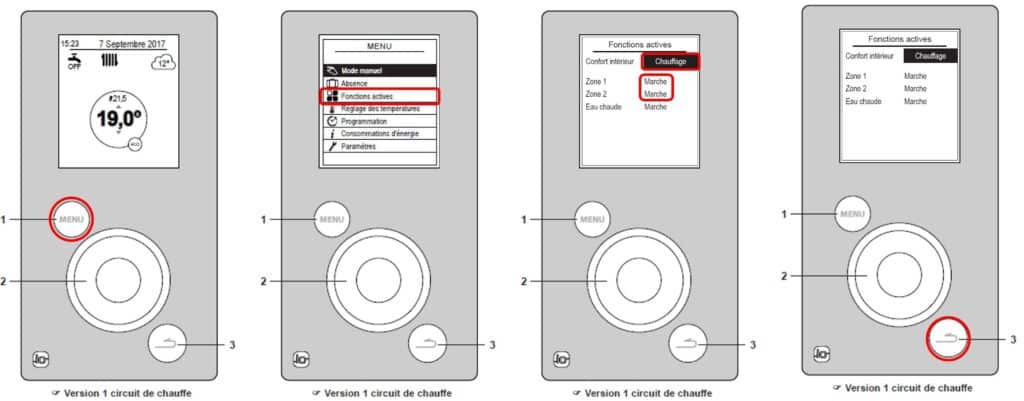

Pour modifier les paramètres de la courbe de chauffe sur le panneau de commande en façade de l’unité intérieure, suivez cette manipulation :
- Appuyez sur la touche circulaire de validation (ou touche OK/Molette) pendant environ 3 secondes, ou maintenez la touche « Menu » enfoncée pour faire apparaître le choix du niveau d’accès.
- Faites tourner la molette pour sélectionner le profil « Spécialiste » ou « Installateur », puis validez en appuyant brièvement.
- Entrez le code d’accès si l’appareil vous le demande (consultez la notice de votre livret, le code par défaut étant généralement validé sans saisie sur cette série).
- Naviguez dans l’arborescence jusqu’au menu « Circuit de chauffage 1 » (ou Circuit 2 si votre installation comporte deux zones distinctes).
- Sélectionnez la ligne « Pente de la courbe » (paramètre correspondant souvent à la ligne 720 selon les versions logicielles) pour modifier le chiffre par paliers de 0,05 ou 0,1 à l’aide de la molette, puis validez avec OK.
Une fois le réglage enregistré, appuyez sur la touche retour pour revenir à l’affichage principal : la nouvelle consigne de température d’eau est prise en compte dès le cycle suivant.
La matrice de décision : comment corriger sa pente selon les ressentis de température ?
Pour ne pas modifier les paramètres à l’aveugle, appliquez cette règle logique en observant le comportement thermique de votre logement sur plusieurs jours :
Si vous avez trop froid par temps très froid (température extérieure sous 0 °C) : montez la pente de 0,1 point (par exemple de 0,6 à 0,7 pour un plancher, ou de 1,2 à 1,3 pour des radiateurs). Ne touchez pas au décalage parallèle.
Si vous avez trop chaud par grand froid : descendez la pente de 0,1 point pour calmer la puissance de chauffe.
Si vous avez trop froid en mi-saison (température extérieure comprise entre 8 °C et 14 °C) alors que le confort était impeccable en plein hiver : ne touchez surtout pas à la pente. Augmentez le décalage parallèle (ou consigne de décalage d’ambiance) de +1 °C dans le sous-menu de courbe pour translater l’ensemble de la droite vers le haut.
Si vous avez trop chaud en mi-saison avec une température d’hiver satisfaisante : baissez le décalage parallèle de -1 °C sans modifier la pente.
Les règles indispensables pour réussir son équilibrage sans fausser les mesures
Le réglage d’une loi d’eau sur plancher chauffant ou radiateurs demande de respecter des contraintes physiques précises :
La règle d’or absolue est l’observation dans le temps. Un plancher chauffant en béton met entre 12 et 24 heures pour réagir à une modification de température d’eau. Ne changez jamais deux paramètres le même jour, et attendez impérativement 48 heures entières après chaque micro-réglage avant de décider d’une nouvelle correction. Pendant toute la phase de test, ouvrez à fond les têtes thermostatiques de vos radiateurs dans la pièce de référence ou laissez les débitmètres de vos collecteurs de plancher ouverts au débit prescrit : brider les vannes manuellement pendant que vous réglez la loi d’eau fausse totalement l’analyse de votre pompe à chaleur.
Foire Aux Questions (FAQ)
🌡️ Pourquoi la sonde extérieure est-elle si importante pour la loi d’eau ?
La sonde extérieure placée sur votre façade nord ou nord-ouest informe la PAC des chutes de température avant même que les murs de la maison ne se refroidissent : si elle est mal placée (exposée au soleil ou au-dessus d’une bouche d’extraction), ses mesures faussées dérèglent l’ensemble de la courbe de chauffe.
📱 Le boîtier d’ambiance Navilink intérieur annule-t-il la loi d’eau ?
Non, il travaille en duo : la loi d’eau assure la chauffe de fond selon la météo extérieure, tandis que le thermostat d’ambiance applique une influence d’ambiance (paramétrable de 0 % à 100 %) pour corriger temporairement la température en cas d’apports gratuits de chaleur (baies vitrées ensoleillées, poêle à bois allumé ou nombreux invités).
⚡ Une pente de loi d’eau trop haute augmente-t-elle la facture d’électricité ?
Oui, considérablement : sur une PAC air-eau, chaque degré supplémentaire de température de départ d’eau fait baisser le coefficient de performance (COP) de 2 à 3 % ; faire tourner sa machine avec une eau à 45 °C au lieu de 35 °C peut faire grimper la consommation électrique annuelle de 15 à 25 %.
