Quand un Tybox 137 pose problème, remplacez d’abord les piles de l’émetteur : il fonctionne avec deux piles alcalines LR03, jamais rechargeables. Vérifiez ensuite que le récepteur est bien alimenté en 230 V et associé au thermostat. Si ce n’est pas le cas, refaites l’association en appuyant environ trois secondes sur la touche du récepteur, jusqu’au clignotement du voyant, puis sur le thermostat comme indiqué dans la notice. Si la chaudière ne répond toujours pas, contrôlez le raccordement du récepteur à l’entrée thermostat de la chaudière, ou faites appel à un chauffagiste.
Infos à retenir

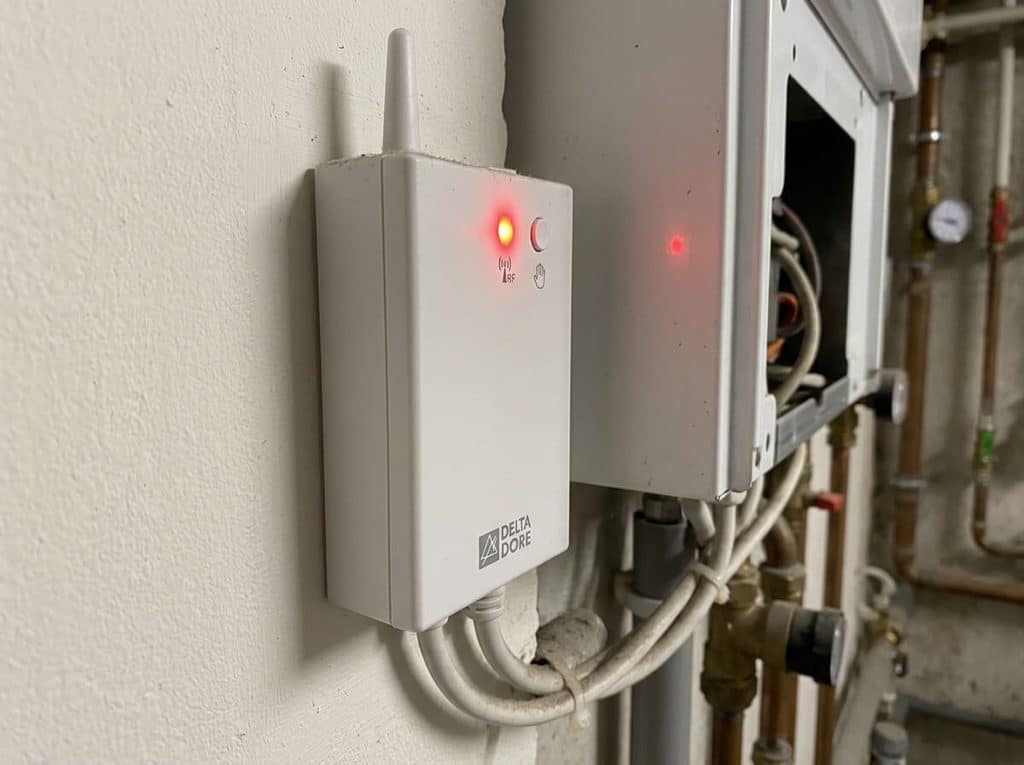

- 🔴 Le voyant rouge du récepteur comme alerte de coupure radio : signale que le récepteur ne reçoit plus le signal de l’émetteur depuis plus d’une heure.
- 🔋 Des piles alcalines neuves de marque en priorité : des piles salines ou fatiguées empêchent l’émission radio même si l’écran reste lisible.
- 🔄 La procédure de réassociation en 30 secondes : un appui long sur le bouton du récepteur relance l’écoute pour l’émetteur.
- 🔘 Le forçage manuel temporaire sur le récepteur : permet d’allumer la chaudière en direct pour avoir chaud pendant le diagnostic.
Comment fonctionne la liaison sans fil entre l’émetteur et le récepteur ?
Le système Tybox 137 repose sur deux boîtiers qui se partagent les tâches :
L’émetteur d’ambiance fonctionne sur piles et mesure la température de votre pièce de vie grâce à une sonde intégrée. Dès que la température réelle descend sous la température demandée, il envoie une trame radio codée sur la bande 868 MHz vers le récepteur radio, qui est branché directement sur l’alimentation 230 V de votre chaudière et sur son entrée thermostat (contact sec à deux fils).
Pour assurer la sécurité de l’installation, l’émetteur envoie un signal de présence à intervalles réguliers. Si le récepteur reste plus d’une heure sans recevoir de nouvelles du boîtier d’ambiance (piles vides, portée radio bloquée par un mur en béton armé ou interférences), il applique une stratégie de repli : il bascule en mode sécurité, coupe ou maintient un chauffage réduit et allume sa diode rouge pour signaler la rupture du lien.

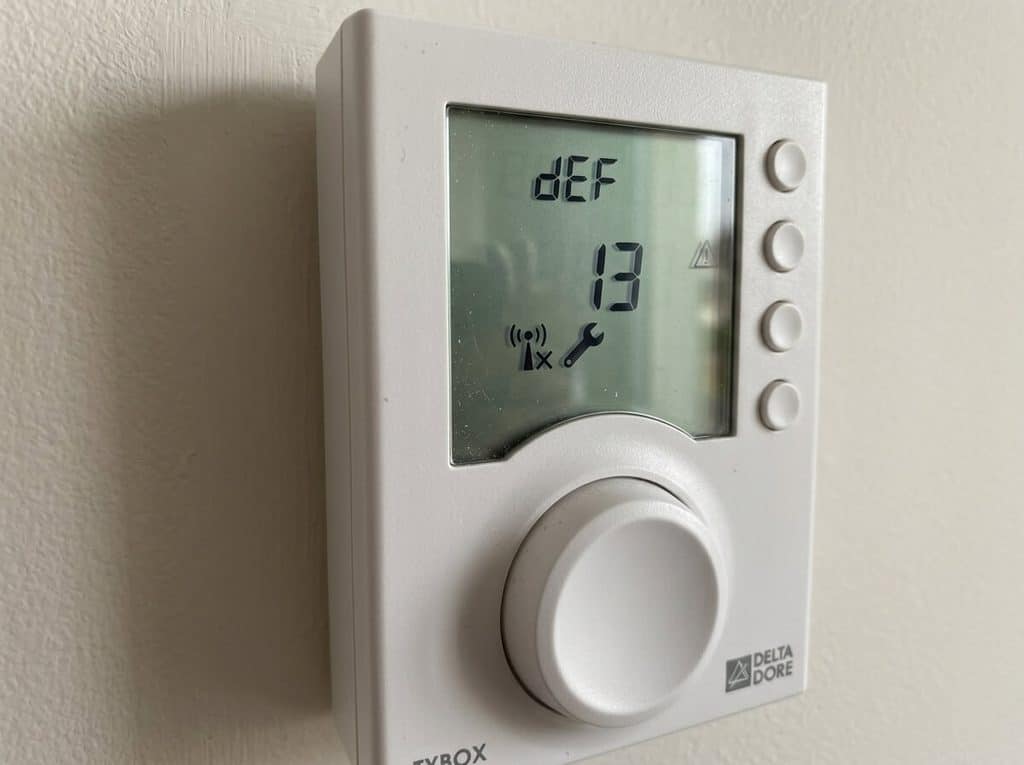

Voyant rouge fixe, antenne barrée ou écran noir : tableau de dépannage des pannes courantes du Tybox 137
Pour identifier la cause du blocage sans démonter toute votre chaudière, observez l’état combiné de l’émetteur et du récepteur :
| Symptômes constatés sur le matériel | Origine matérielle la plus fréquente | Action de remise en service recommandée |
|---|---|---|
| Le voyant du récepteur clignote en rouge, flamme absente à l’écran | Perte de portée radio ou piles de l’émetteur trop faibles pour émettre le signal. | Changer les 2 piles LR03 par des piles alcalines neuves et rapprocher temporairement l’émetteur du récepteur. |
| Le voyant du récepteur est rouge fixe, la chaudière ne démarre pas | Perte définitive de l’appairage radio suite à une micro-coupure secteur sur le réseau électrique. | Exécuter la procédure de réassociation radio complète entre les deux appareils. |
| L’écran du boîtier d’ambiance est totalement blanc / vide | Piles déchargées ou lamelles métalliques de contact oxydées au fond du logement à piles. | Gratter les lamelles de contact au papier de verre, insérer des piles neuves en respectant les polarités. |
| Le récepteur claque bien (clic audible), mais la chaudière ne chauffe pas | Câblage du contact sec débranché sur la chaudière ou relais de sortie charbonné. | Vérifier le serrage des deux fils sur le bornier thermostat (TA) de la chaudière ; tester la continuité au multimètre. |
Le diagnostic posé permet d’écarter rapidement une panne de chaudière : si le récepteur s’allume en forçage manuel en pressant son bouton central, la chaudière est saine et le souci se cantonne à la gestion radio de la consigne.
L’astuce d’un technicien de maintenance chauffage
« Beaucoup de personnes mettent des piles rechargeables dans leur Tybox 137. C’est une fausse bonne idée : les accus délivrent 1,2 V contre 1,5 V pour des piles jetables. Le thermostat a l’air de s’allumer, mais l’émetteur radio n’a pas la puissance nécessaire pour traverser les cloisons. Utilisez exclusivement des piles alcalines de grande marque non périmées. »
La méthode pas à pas pour réassocier le boîtier d’ambiance au récepteur
Si la perte de signal persiste après le remplacement des piles, refaites l’appairage d’usine en respectant cette chronologie :
- 1. Mettez le récepteur en attente d’apprentissage : appuyez sur le bouton unique du récepteur radio (fixé près de la chaudière) pendant cinq secondes consécutives jusqu’à ce que son voyant lumineux se mette à clignoter en rouge ou en vert lent. Relâchez le bouton.
- 2. Basculez l’émetteur en mode configuration : sur le boîtier mobile d’ambiance, tournez la molette sur la position Arrêt (symbole cercle barré ou cadenas).
- 3. Entrez dans le menu installateur : appuyez simultanément sur la touche de gauche et la touche de droite sous l’écran pendant cinq secondes jusqu’à l’apparition du menu « CF01 » ou d’un écran de configuration d’usine.
- 4. Validez l’émission radio : faites défiler les menus avec la molette jusqu’au paramètre réseau radio (menu d’appairage), puis appuyez brièvement sur la touche centrale de validation pour envoyer la trame.
- 5. Contrôlez la synchronisation : observez le voyant du récepteur : il doit cesser de clignoter et devenir fixe, confirmant la reconnaissance de l’émetteur. Replacez la molette sur la position Auto ou Confort pour reprendre le cycle normal.
Ce reparamétrage efface les parasites de fréquence accumulés et réattribue un canal propre entre vos deux modules.
Comment passer en mode manuel d’urgence pour chauffer sans thermostat ?
Si vous attendez des piles neuves ou si le boîtier d’ambiance est tombé au sol et ne répond plus :
Vous n’êtes pas condamné à dormir dans une maison froide. Le récepteur radio Delta Dore comporte un bouton poussoir de commande manuelle directe. Faites un appui bref sur ce bouton central : le voyant passe au vert fixe et un déclic net retentit dans le boîtier. Le contact sec se ferme immédiatement et ordonne à votre chaudière de démarrer en continu. La chaudière régulera alors sa chauffe grâce à son propre aquastat d’eau intégré en façade. Pour éteindre le chauffage une fois la pièce tiède, appuyez une nouvelle fois sur ce même bouton pour rouvrir le circuit.
Remplacement du récepteur : attention à la panne de condensateur MKP
Sur les installations ayant plus de sept ou huit ans d’activité ininterrompue, une panne d’alimentation interne survient couramment sur le récepteur :
Le boîtier récepteur est alimenté en direct sur le secteur 230 V sans transformateur classique : il utilise une alimentation capacitive basée sur un condensateur jaune rectangulaire (type MKP X2) soudé sur la carte électronique. Avec les années et les fluctuations de tension, ce condensateur perd sa capacité (passant par exemple de 470 nF à moins de 150 nF). Le relais manque alors de puissance électrique pour coller et le voyant rouge clignote sans raison même à cinquante centimètres de l’émetteur. Si vous êtes bricoleur et maniez le fer à souder, remplacer ce condensateur à 2 € redonne vie au récepteur sans racheter un pack thermostat complet.
Foire Aux Questions (FAQ)
📏 Quelle est la distance maximale autorisée entre le boîtier et la chaudière ?
Delta Dore annonce une portée théorique de 100 à 300 mètres en champ libre, mais dans une habitation avec des dalles en béton ou des cloisons doublées d’aluminium (isolant multicouche), la portée réelle se situe plutôt entre 15 et 20 mètres ; éloignez le récepteur d’au moins 50 cm de la carcasse en tôle de la chaudière pour éviter les zones d’ombre radio.
🔥 Pourquoi la chaudière s’allume-t-elle alors que la température de consigne est atteinte ?
Le Tybox 137 utilise un algorithme de régulation proportionnelle intégrale (PI) : il n’attend pas que la pièce gèle pour allumer la flamme, mais envoie des micro-chauffes régulières de quelques minutes pour anticiper l’inertie de vos radiateurs et maintenir une chaleur strictement constante.
⏳ Combien de temps durent les piles du boîtier d’ambiance ?
Dans des conditions d’utilisation normales, un jeu de deux piles alcalines de qualité offre une autonomie d’environ trois ans ; pensez à les remplacer préventivement au début de chaque automne lors de la remise en route saisonnière du chauffage.
