Deux raccords diélectriques, un sur l’arrivée d’eau froide et un sur la sortie d’eau chaude, restent la solution recommandée pour une protection maximale contre la corrosion galvanique, ce phénomène électrochimique qui dégrade la cuve au contact de deux métaux différents. Un seul raccord, posé uniquement sur la sortie d’eau chaude, reste toutefois acceptable si le groupe de sécurité côté eau froide est déjà en inox, ce dernier ne créant aucun risque de corrosion avec l’acier du chauffe-eau.
Contrairement à une idée reçue, la présence d’un mitigeur thermostatique anti-brûlures ne rend pas ce deuxième raccord obligatoire : son installation dépend uniquement des matériaux en contact, pas du type de robinetterie utilisée. Chaque raccord doit être accompagné de deux joints toriques, généralement fournis avec le chauffe-eau, pour garantir une étanchéité parfaite sans excès de téflon ou de filasse.
Ce qu’il faut retenir
- ⚡ Le rôle anti-corrosion : le raccord diélectrique empêche la création d’un courant électrique parasite (effet pile) entre deux métaux différents, ce qui percerait la cuve.
- 🔵 La priorité absolue : la pose d’au moins un raccord est obligatoire sur la sortie d’eau chaude du chauffe-eau (le tuyau rouge).
- 🔴 Le cas du deuxième raccord : installer un deuxième raccord sur l’entrée d’eau froide (tuyau bleu) est recommandé si votre réseau de maison est entièrement en cuivre.
- 🛠️ La garantie fabricant : ne pas installer de raccord diélectrique lors du montage d’un ballon neuf peut annuler la garantie constructeur en cas de fuite de la cuve.
Pourquoi l’association du cuivre et de l’acier détruit-elle votre plomberie ?

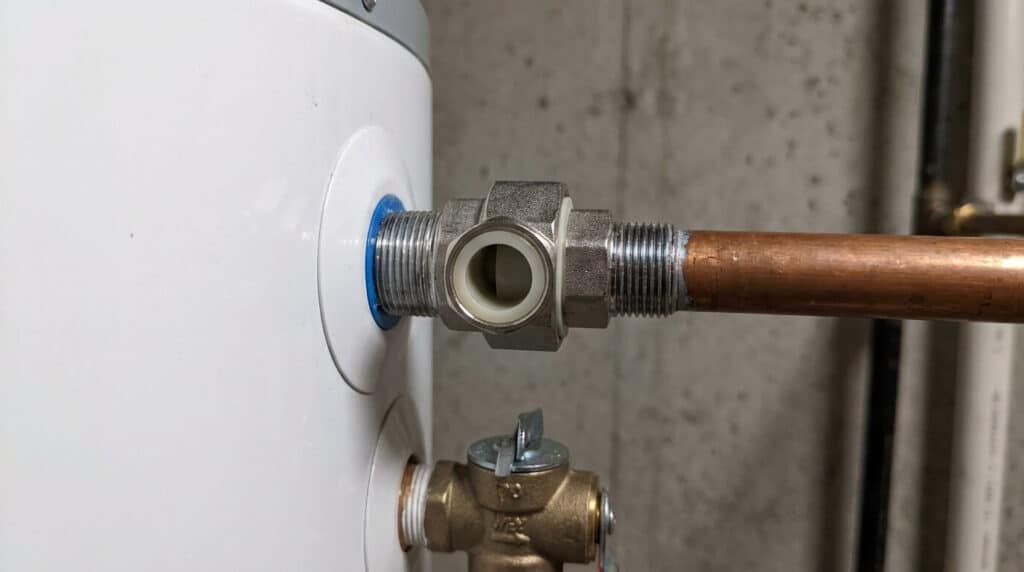

Le raccord diélectrique est une petite pièce de jonction métallique qui intègre à l’intérieur une bague isolante en plastique (généralement du nylon). Ce composant empêche le contact physique direct entre deux métaux de nature différente, comme le cuivre de vos tuyaux de maison et l’acier émaillé des tubulures du chauffe-eau.
Lorsque le cuivre et l’acier sont reliés en présence d’eau chaude, une réaction chimique naturelle se produit (le phénomène d’électrolyse). L’eau se comporte comme le liquide d’une pile et un courant électrique miniature circule entre les métaux. Ce courant attaque le métal le moins résistant, à savoir l’acier du chauffe-eau. Sans isolation diélectrique, la tubulure en acier va rouiller de façon très rapide, s’amincir et finir par casser ou fuir au bout de seulement quelques années de fonctionnement.
La pose de ce raccord brise la continuité électrique du réseau de tuyaux. Le courant parasite ne peut plus circuler, ce qui protège instantanément la cuve et les filetages de votre appareil contre cette usure précoce invisible à l’œil nu.
Combien de raccords diélectriques devez-vous installer selon vos tuyaux ?
La décision de poser un ou deux dispositifs dépend de la nature des matériaux utilisés pour concevoir le réseau de distribution d’eau de votre logement.
Le tableau ci-dessous vous guide pour choisir la bonne configuration de montage lors de vos travaux de plomberie :
| Matériau de vos tuyaux d’arrivée et de départ d’eau | Nombre de raccords diélectriques à installer | Explication technique et conseils de montage |
|---|---|---|
| Tuyaux en cuivre rigide (installation classique) | 🥈 2 raccords (recommandé) | Un raccord sur la sortie eau chaude et un raccord sur l’entrée eau froide (avant le groupe de sécurité) pour isoler totalement le ballon. |
| Tuyaux modernes en multicouche ou en PER (plastique) | 🥇 1 raccord (suffisant) | Le plastique étant naturellement isolant, posez simplement le raccord fourni sur la sortie d’eau chaude pour protéger le filetage en acier. |
| Réseau ancien en acier galvanisé | ❌ 0 raccord (facultatif) | Les métaux étant de même nature, il n’y a pas de risque de couple de corrosion électrolytique. La pose reste possible en prévention. |
Si vous décidez d’installer deux raccords sur un réseau en cuivre, veillez à respecter le sens de pose. Le premier se visse directement sur la sortie d’eau chaude (le tube avec la collerette rouge). Le second doit être installé sur l’entrée d’eau froide (collerette bleue), en se plaçant impérativement entre le filetage du chauffe-eau et le groupe de sécurité pour que la protection de l’appareil soit totale.
L’avis d’un plombier chauffagiste professionnel
« Sur mes chantiers, je pose systématiquement deux raccords diélectriques lorsque les liaisons sont en cuivre. Cela ne rajoute qu’une dizaine d’euros à la facture de matériel, mais cela garantit une sécurité absolue contre la corrosion. De plus, de nombreux fabricants refusent de prendre en charge la garantie de la cuve percée s’ils constatent lors de l’expertise qu’un raccord manquait à l’appel. »
Cette rigueur professionnelle vous évitera de mauvaises surprises avec les assurances en cas de dégât des eaux. De plus, lors de l’installation, assurez-vous d’utiliser du ruban de téflon ou de la filasse de plomberie de qualité pour réaliser l’étanchéité des filetages. Un serrage excessif avec une pince sur la bague en plastique intérieure du raccord peut la fendre, créant une micro-fuite d’eau difficile à colmater par la suite.

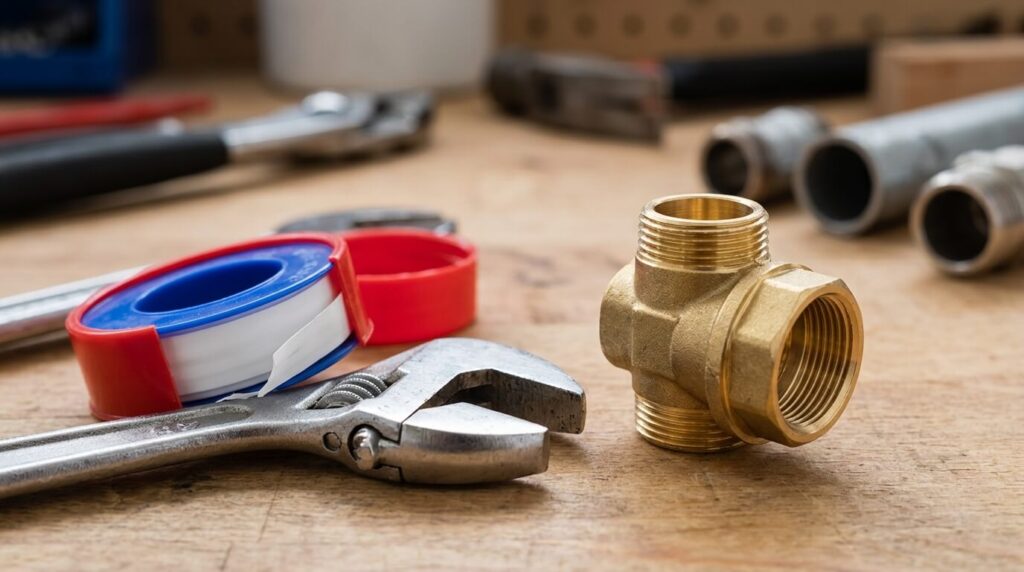

Comment réaliser l’étanchéité de vos raccords de plomberie sans fuite ?
Le montage de ces accessoires demande une attention particulière concernant l’étanchéité des filetages. Comme ces pièces subissent des variations de température importantes à chaque cycle de chauffe du ballon, les joints en caoutchouc classiques peuvent s’user vite.
- Privilégiez l’utilisation de la filasse de lin avec de la pâte à joint spécifique pour la plomberie, qui offre une excellente résistance à la chaleur et aux vibrations de l’eau.
- Enroulez la filasse dans le sens du filetage métallique pour éviter qu’elle ne se détache ou ne s’enroule mal lors du vissage de la pièce.
- Serrez le raccord fermement à l’aide d’une clé plate adaptée, mais sans forcer de manière démesurée pour ne pas écraser ou déformer la bague isolante en plastique située à l’intérieur du raccord.
Une fois le montage terminé, remplissez le ballon d’eau chaude à fond avant de remettre le courant électrique. Laissez couler l’eau à vos robinets pendant quelques minutes pour chasser l’air du circuit et inspectez visuellement vos raccords d’eau froide et d’eau chaude pour vérifier l’absence totale de suintement ou de goutte-à-goutte.
Quelles différences majeures existe-t-il entre un raccord diélectrique et une liaison par flexible ?
Pour isoler le chauffe-eau des courants électriques, le raccord diélectrique en acier à visser n’est pas l’unique option. De nombreux installateurs préfèrent poser des tuyaux flexibles tressés en inox. Ces flexibles possèdent un tube intérieur en plastique (polyéthylène ou caoutchouc EDP), ce qui coupe naturellement le contact entre l’acier de la cuve et le cuivre mural.
Cependant, le flexible présente un inconvénient à long terme par rapport au raccord en acier rigide : son joint en caoutchouc s’use plus vite sous l’effet des fortes chaleurs et le tuyau souple peut s’entartrer à l’intérieur, réduisant ainsi le débit d’eau chaude de la douche. Le raccord diélectrique classique à visser reste la solution la plus durable et robuste dans le temps, car il résiste parfaitement aux fortes pressions du réseau sans se déformer.
Quels risques réels prend-on si on oublie de poser ce système d’isolation ?
Faire l’économie de cet accessoire lors du montage d’un ballon d’eau chaude expose votre installation à des dégâts matériels importants. Sans barrière pour bloquer le phénomène d’électrolyse, l’attaque chimique sur l’acier est permanente, 24 heures sur 24. Les premiers signes de dégradation apparaissent souvent sous la forme d’un suintement de rouille orange autour des filetages.
À un stade plus avancé, la corrosion perce les soudures intérieures de la cuve ou fragilise la base de la résistance électrique. Le risque de court-circuit augmente, et une fuite d’eau massive peut se déclarer soudainement pendant votre absence, inondant la pièce et détruisant le chauffe-eau bien avant sa durée de vie normale (qui devrait être de 10 à 12 ans).
Foire Aux Questions (FAQ)
🔵 Où doit-on placer le raccord diélectrique sur l’entrée d’eau froide ?
Le raccord diélectrique de l’eau froide doit être vissé directement sur le tube bleu du chauffe-eau. Le groupe de sécurité vient ensuite se visser sur ce raccord diélectrique. De cette façon, le groupe de sécurité et le reste de votre tuyauterie en cuivre sont bien isolés de la cuve en acier.
⏳ Quelle est la durée de vie moyenne d’un raccord isolant ?
Un raccord diélectrique de bonne qualité n’est pas une pièce d’usure et peut durer aussi longtemps que votre chauffe-eau, soit environ 10 à 15 ans. Cependant, si vous devez remplacer votre ballon d’eau chaude, il est fortement conseillé de poser des raccords diélectriques neufs pour repartir sur une installation saine.
❌ Le raccord diélectrique supprime-t-il le calcaire dans la cuve ?
Non, ce composant n’a aucune action contre le tartre. Son unique rôle est de bloquer la corrosion électrique entre les métaux (cuivre et acier). Pour protéger votre appareil contre le calcaire, il faut installer un adoucisseur d’eau en amont ou choisir un chauffe-eau équipé d’une résistance stéatite protégée par un fourreau.
