Non, un raccord multicouche standard n’est pas conçu pour être serti directement sur un tube PER : même si le diamètre semble correspondre, les tolérances de sertissage et les joints toriques diffèrent entre les deux matériaux, et l’étanchéité ne tient généralement pas dans la durée malgré une impression de bon ajustement. Pour relier les deux réseaux, utilisez un raccord passerelle spécifiquement conçu à cet effet, avec une empreinte de sertissage adaptée à chaque côté (RFz côté PER, F ou TH côté multicouche), ou assemblez deux raccords à visser de type différent, l’un femelle PER et l’autre mâle multicouche.
Ce qu’il faut retenir
- 🚫 Interdiction du raccordement direct sans adaptateur : le diamètre intérieur du PER et du multicouche n’est pas identique, empêchant l’étanchéité des joints toriques.
- 📏 Des épaisseurs de parois différentes : un tube PER de 16 mm a une paroi de 1,5 mm (diamètre intérieur 13 mm), contre 2,0 mm pour le multicouche (diamètre intérieur 12 mm).
- 🔄 L’utilisation obligatoire de raccords passerelles : raccords spécifiques mixtes (PER à glissement / compression d’un côté et multicouche de l’autre).
- 💧 Le risque de déboîtement sous pression : le PER se dilate sous l’eau chaude et se désolidarise des tétines de sertissage multicouche.
Pourquoi est-il interdit de monter un raccord multicouche directement sur un tuyau PER ?

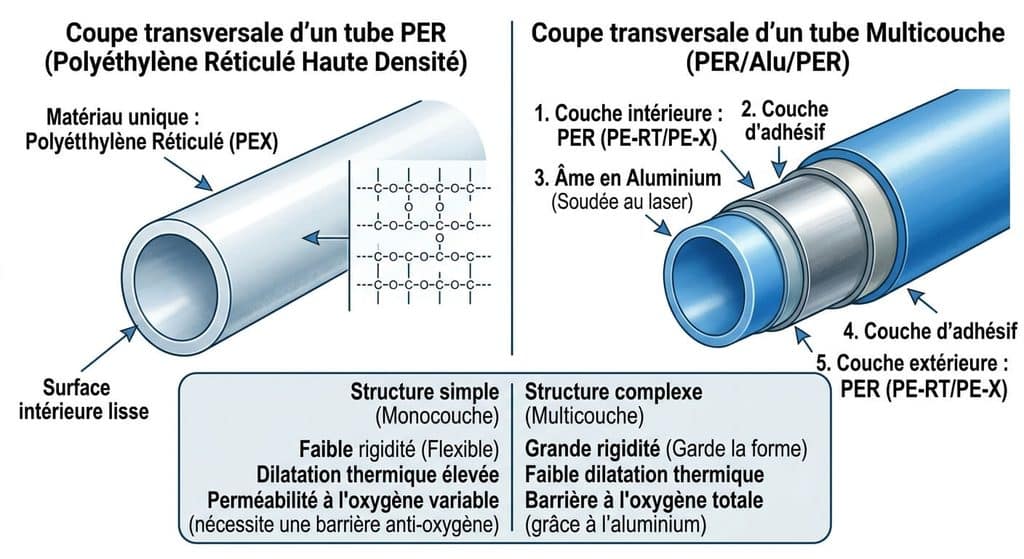

Bien que les deux tuyaux partagent une base chimique commune en polyéthylène, leur procédé de fabrication et leur structure physique sont fondamentalement distincts. Le tube multicouche intègre une feuille d’aluminium soudée au laser qui lui confère une rigidité mécanique, une mémoire de forme et une barrière anti-oxygène (BAO).
L’incompatibilité technique des raccords directs s’explique par deux obstacles majeurs :
- La différence d’épaisseur de matière : la paroi d’un tube multicouche est nettement plus épaisse que celle d’un PER standard, ce qui réduit son diamètre interne utile.
- La présence des joints toriques d’étanchéité : les tétines des raccords multicouches sont usinées pour s’enfoncer dans un tube calibré de 12 mm (pour un tube de 16 mm) ; dans un PER de 13 mm intérieur, la tétine flotte et les joints toriques n’écrasent pas la matière.
- Le comportement thermique opposé : sous l’effet d’une eau chaude à 60 °C, le PER s’assouplit et se dilate, ce qui conduit inévitablement à l’expulsion du tuyau hors de la bague de sertissage.
Le Document Technique Unifié (DTU 60.1) et les Avis Techniques du CSTB interdisent formellement le panachage direct de raccords non certifiés pour le tube employé.
L’avis d’un plombier chauffagiste formateur
« Beaucoup de bricoleurs pensent qu’un tuyau de 16 reste du 16. C’est le piège classique ! L’extérieur fait 16 mm pour les deux, mais l’intérieur du PER est plus grand. Si vous sertissez une bague multicouche sur du PER, le montage semblera tenir à froid lors du remplissage. Mais dès que la chaudière enverra de l’eau chaude et que la pression montera à 3 bars, le PER va ramollir et la bague va sauter, provoquant une inondation majeure dans le logement. »
Quelles sont les différences de dimensions et de raccords entre PER et multicouche ?
Pour bien visualiser les incompatibilités dimensionnelles, il est indispensable de comparer les cotes géométriques et les technologies de raccordement dédiées à chaque matériau.
Le tableau ci-dessous synthétise les dimensions réelles des tubes et les systèmes de fixation homologués :
| Caractéristique technique | Tube PER classique (Polyéthylène réticulé) | Tube Multicouche (PER-Alu-PER) |
|---|---|---|
| Épaisseur de paroi (Tube Ø 16 mm extérieur) | 1,5 mm (diamètre intérieur réel = 13,0 mm). | 🥇 2,0 mm (diamètre intérieur réel = 12,0 mm). |
| Épaisseur de paroi (Tube Ø 20 mm extérieur) | 1,9 mm ou 2,0 mm (diamètre intérieur = 16,2 mm). | 🥇 2,0 mm (diamètre intérieur = 16,0 mm). |
| Système de raccordement de référence | Raccords à glissement (avec évasement préalable du tube) ou à compression spéciale PER. | Raccords à sertir radiaux (profils TH, U, V) ou à compression avec calibrage/chanfreinage obligatoire. |
| Usage en encastré sous chape (Sans trappe) | Raccords à sertir ou glissement autorisés si gainés sans coupure. | 🥇 Raccords à sertir professionnels certifiés CSTB autorisés en encastré. Raccords à visser interdits en encastré. |
Ces écarts dimensionnels confirment que la tétine d’un raccord multicouche ne peut pas comprimer hermétiquement la paroi intérieure plus large d’un tube PER.
Comment connecter un réseau existant en PER avec une nouvelle installation en multicouche ?

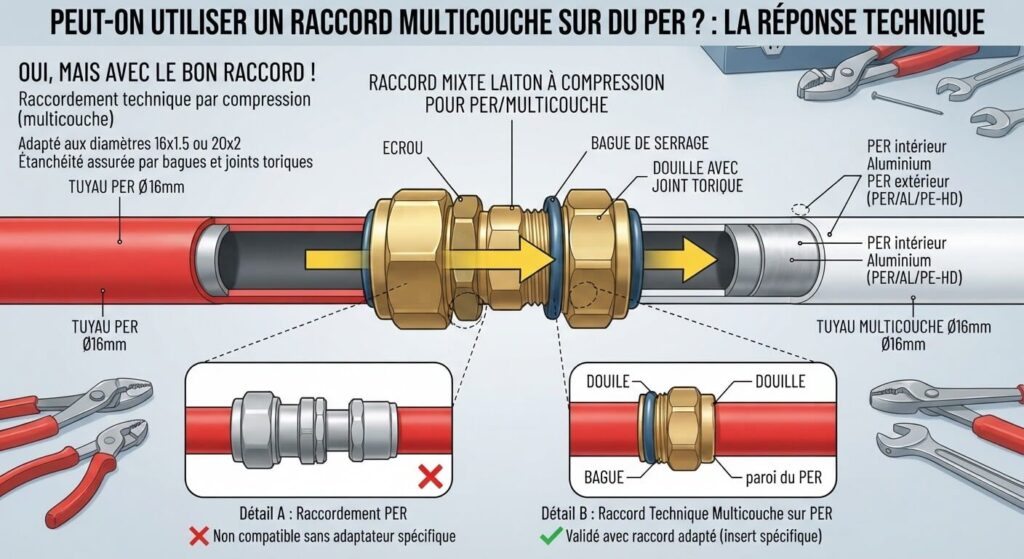

Lorsque vous souhaitez prolonger une installation sanitaire en PER avec du multicouche, l’utilisation de pièces de transition mécanique est la seule solution fiable.
Les méthodes de jonction recommandées sont les suivantes :

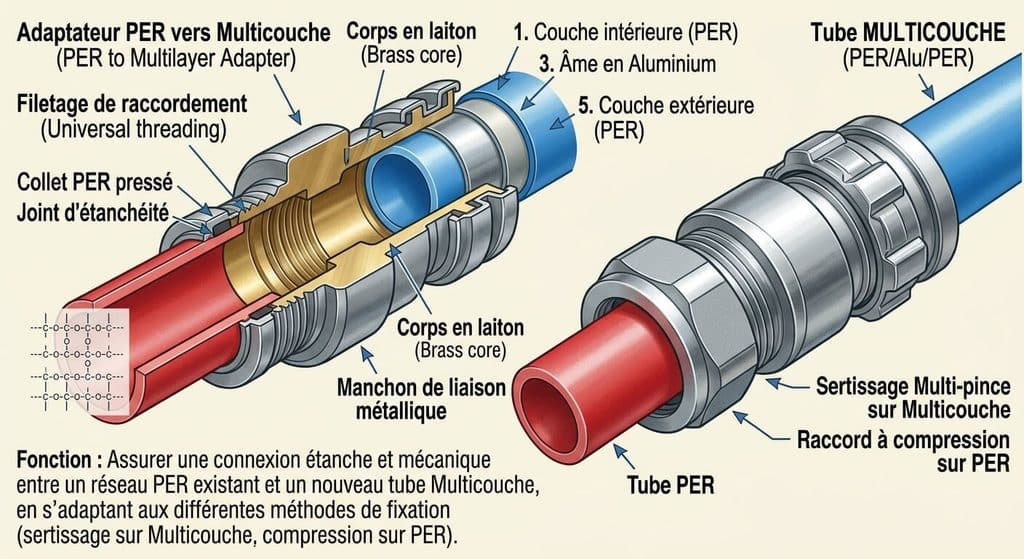

- Le raccord passerelle PER / Multicouche dédié : une pièce usinée comportant d’un côté une douille pour PER (à glissement ou compression) et de l’autre une tétine pour multicouche (à sertir ou compression).
- La jonction intermédiaire par raccords filetés en laiton : installer un raccord à glissement mâle 1/2″ (15×21) sur le PER, et visser dessus un raccord multicouche femelle 1/2″ étanché au téflon ou à la résine anaérobie.
- Le raccord automatique universel à clipser (raccord rapide type Tectite/Push-fit) : vérifiez que le modèle est explicitement certifié pour les deux matériaux avec bagues d’adaptation internes.
Cette séparation mécanique nette assure une étanchéité parfaite tout en respectant les caractéristiques de dilatation de chaque matériau.
Quels outils employer pour préparer et sertir correctement vos raccords de tuyauterie ?
La mise en œuvre des canalisations de plomberie moderne exige un outillage précis pour éviter toute déformation des portées de joints.
L’équipement indispensable pour un montage sans défaut comprend :
- Un coupe-tube spécifique pour tubes synthétiques garantissant une découpe orthogonale parfaitement droite sans écraser le profil circulaire.
- Un calibreur-échanfreineur pour multicouche permettant de reformer la rondeur du tuyau et d’ébavurer l’arête d’aluminium pour ne pas déchirer les joints toriques à l’insertion.
- Une pince à sertir avec mâchoires adaptées (profils TH ou U) ou une pince à glissement pour serrer les bagues métalliques selon la force calibrée par le constructeur.
Un contrôle visuel par les fenêtres de visite de la bague de sertissage permet de vérifier que le tube est enfoncé jusqu’à la butée avant d’actionner la pince.
Quelles sont les conséquences juridiques et d’assurance en cas de fuite sur raccord non conforme ?
En cas de dégât des eaux causé par la rupture d’un raccord inapproprié (par exemple un raccord multicouche serti sur du PER), l’expert de la compagnie d’assurance habitation examine la typologie des matériaux en cause.
Si le rapport d’expertise technique démontre le non-respect délibéré des règles de l’art du DTU 60.1 ou l’emploi de raccords non compatibles, l’assureur peut appliquer une déchéance de garantie partielle sur les réparations ou exercer un recours contre l’artisan non qualifié ayant réalisé les travaux, laissant les frais de remise en état à la charge de l’auteur de l’installation.
Foire Aux Questions (FAQ)
🔧 Peut-on utiliser un raccord à visser (compression) standard sur du PER et du multicouche ?
Non. Les raccords à compression (à écrou et bague fendue) existent pour les deux matériaux, mais la bague crantée et la bague d’étanchéité interne sont différentes. Vous devez utiliser un raccord compression étiqueté « Spécial PER » sur du PER et un raccord étiqueté « Spécial Multicouche » sur du multicouche.
🚿 Le tube multicouche peut-il remplacer le PER dans toute la maison ?
Oui. Le tube multicouche offre une meilleure tenue aux UV, ne se déforme pas sous l’effet de l’eau chaude et dispose d’une barrière anti-oxygène intégrée qui évite la formation de boues dans les planchers chauffants et radiateurs, ce qui en fait le matériau privilégié en rénovation.
💧 Peut-on raccorder du PER ou du multicouche directement sur du cuivre ?
Oui. Il suffit d’utiliser un raccord passerelle mixte cuivre/synthétique (à souder, à sertir ou bicône olive côté cuivre, et à glissement ou sertissage côté PER/multicouche) pour assurer la liaison sans risque de corrosion galvanique.
