Vous venez de mesurer 230V entre la phase et la terre de votre installation et vous vous demandez si quelque chose ne va pas. Bonne nouvelle : cette valeur est tout à fait normale dans le réseau électrique domestique européen, où la tension nominale est de 230V entre la phase et le neutre, mais aussi entre la phase et la terre. C’est parce que le neutre du fournisseur d’électricité est relié à la terre en amont, ce qui explique que les deux conducteurs soient au même potentiel et donnent la même mesure. En revanche, si vous mesurez une tension significative entre le neutre et la terre (plus de quelques volts), là il y a un problème réel : cela indique soit une mauvaise connexion sur le fil de neutre, soit une mauvaise prise de terre. C’est dans ce cas précis qu’il faut appeler un électricien, pas quand vous mesurez 230V entre phase et terre.
Ce qu’il faut retenir
- ➡️ La valeur de 230V entre la phase et la terre est le signe d’une installation conforme en régime de neutre TT (le cas général en France).
- 0️⃣ Entre le neutre et la terre, la tension mesurée doit être la plus proche possible de zéro (généralement inférieure à 2V ou 3V).
- ⚡ Une inversion de fils entre le neutre et la phase est une erreur fréquente qui modifie les valeurs de tension sur vos prises.
- 🕵️♂️ Une absence de terre (fil débranché ou mauvaise prise de terre) se reconnaît immédiatement à une valeur de 0V ou fluctuante sur le cadran.
Pourquoi mesure-t-on 230V entre la phase et la terre ?
Pour comprendre cette valeur, il faut observer comment le courant électrique arrive de l’extérieur jusqu’à votre tableau de répartition. En France, le fournisseur d’énergie (Enedis) distribue le courant selon un schéma de liaison à la terre appelé le régime TT. Dans ce système, le transformateur du quartier a son fil neutre relié physiquement à une grande prise de terre métallique.
Chez vous, votre installation possède sa propre prise de terre (le piquet de terre enfoncé dans le sol). Comme la terre de votre maison est reliée indirectement à la terre du réseau général, le fil de terre agit sur le plan électrique comme le fil du neutre. Il est donc mathématiquement et physiquement normal de mesurer une tension de 230V (la tension nominale du réseau alternatif monophasé) entre le fil rouge (la phase) et le fil vert-jaune (la terre).
La liste des mesures de tension sur une prise parfaitement câblée

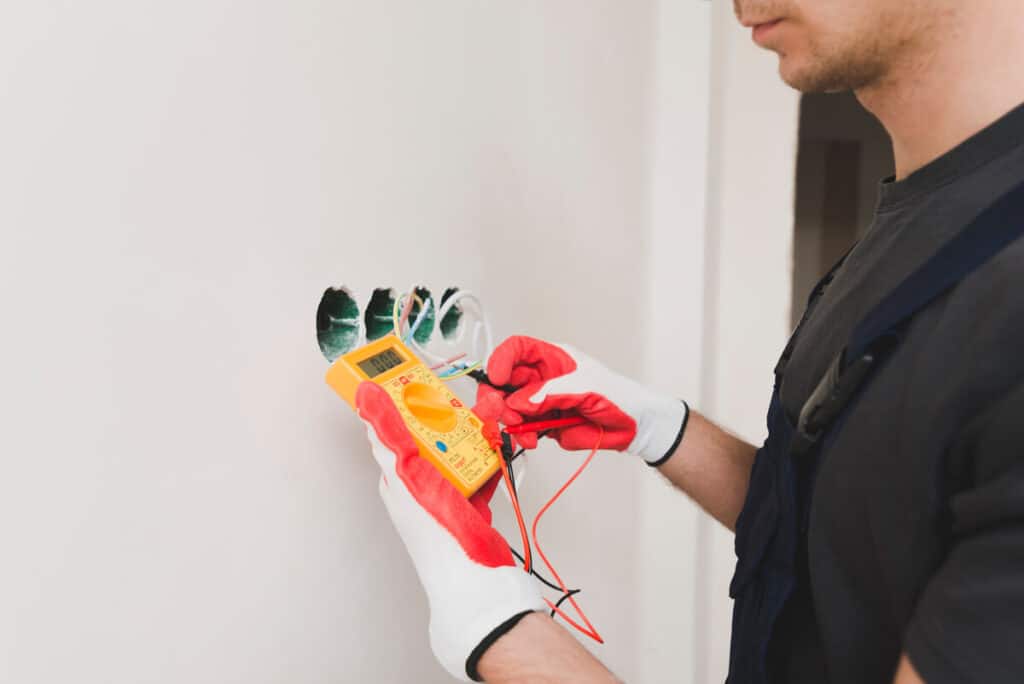

Pour vous assurer que votre circuit de prise de courant respecte les normes de sécurité en vigueur (norme NF C 15-100), vous devez tester les trois combinaisons possibles entre les trous de la prise. Le multimètre doit être réglé sur le mode « Tension Alternative » (symbole V~ ou AC).
Voici la liste des valeurs que vous devez lire sur un circuit sain et bien branché :
- Entre Phase (rouge/marron) et Neutre (bleu) : vous devez mesurer une tension comprise entre 220V et 240V. C’est l’alimentation normale de vos appareils.
- Entre Phase (rouge/marron) et Terre (vert-jaune) : la valeur doit être identique, soit environ 230V. Cela prouve que votre fil de terre est bien connecté au circuit.
- Entre Neutre (bleu) et Terre (vert-jaune) : l’écran doit afficher une valeur très basse, idéalement 0V (ou une petite tension résiduelle inférieure à 2V ou 3V liée à la charge du réseau).
L’avis d’un artisan électricien
« Beaucoup de particuliers m’appellent affolés car ils pensent qu’avoir du 230V sur la terre est anormal et va faire sauter les disjoncteurs. C’est l’inverse qui doit vous inquiéter. Si vous mesurez 0V entre la phase et la terre sur une prise, cela signifie que la terre est coupée ou absente. En cas de fuite de courant sur votre machine à laver, la carcasse en fer restera sous tension et vous risquez l’électrisation au toucher. »
Le récapitulatif des anomalies selon les valeurs affichées sur le cadran
Si vos mesures s’écartent des trois valeurs standards listées ci-dessus, votre circuit présente un défaut de câblage ou une panne de terre. Ce tableau comparatif vous aide à identifier l’erreur commise derrière la plaque de la prise.
| Valeurs lues au multimètre numérique | Le diagnostic de la panne électrique | L’action corrective à mener de toute urgence |
|---|---|---|
| Phase/Neutre = 0V Phase/Terre = 230V Neutre/Terre = 230V | Le fil de neutre bleu est coupé ou débranché au niveau du tableau ou de la boîte de dérivation. | Couper le disjoncteur général, ouvrir la prise et vérifier le serrage des bornes automatiques du fil bleu. |

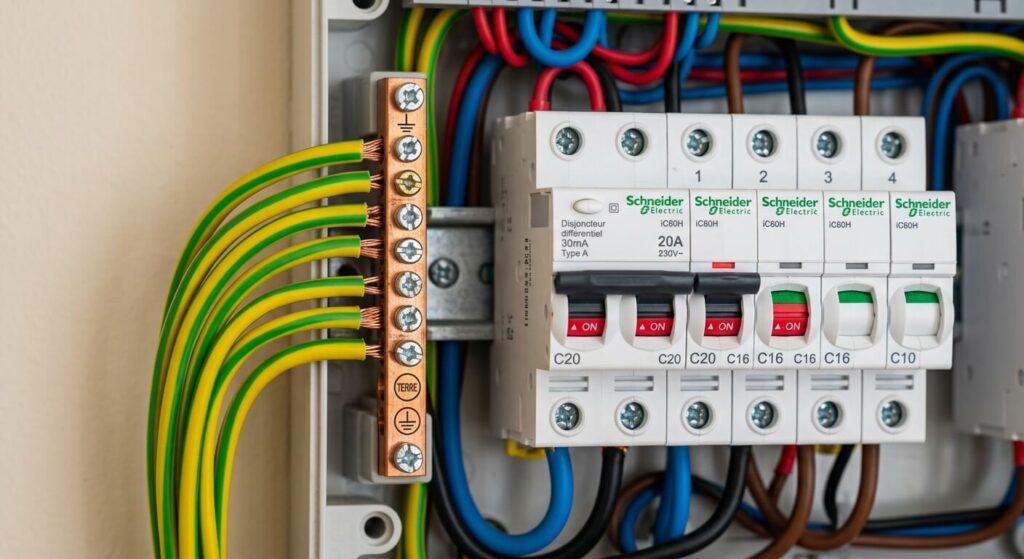

| Phase/Neutre = 230V Phase/Terre = 0V Neutre/Terre = 0V | Le fil de terre vert-jaune n’est relié à rien. La prise n’est pas protégée contre les fuites de courant. | Vérifier le raccordement de la terre sur le bornier du tableau électrique et inspecter l’état du piquet de terre extérieur. |
| Phase/Neutre = 230V Phase/Terre = 0V Neutre/Terre = 230V | Inversion de câblage : les fils de la phase et du neutre ont été inversés lors du branchement des bornes arrière. | Remettre les fils à la bonne place (Phase à droite, Neutre à gauche selon les repères N et L de la prise). |
Le cas particulier d’une tension Neutre-Terre élevée (Tension de dérive)
Si lors de vos tests vous mesurez bien vos 230V entre phase et terre, mais que la valeur entre le neutre et la terre grimpe à 15V, 30V ou 50V, vous faites face à un problème de pollution électrique ou de déséquilibre de phase. Ce phénomène arrive fréquemment dans les habitations situées en bout de ligne de distribution ou dans les maisons équipées de nombreux appareils électroniques connectés (ordinateurs, serveurs, pompes à chaleur) qui renvoient des fréquences parasites (harmoniques) sur le fil bleu.
Cette tension résiduelle élevée perturbe les cartes électroniques des chaudières modernes qui se mettent alors en sécurité avec un code défaut d’allumage. Pour corriger ce problème, un électricien devra vérifier la valeur de la résistance de votre prise de terre (qui doit être inférieure à 100 Ohms) et inspecter le serrage des connexions de neutre sur le bornier principal pour s’assurer que le courant s’évacue correctement vers le sol.
La méthode de sécurité pour tester une prise sans ouvrir le plastique protecteur
La plus-value pratique de cet article réside dans l’utilisation d’un petit outil bon marché qui évite de manipuler les pointes métalliques d’un multimètre au ras du courant : le testeur de prise VT35 (ou indicateur de câblage à LED). Cet accessoire, qui ressemble à une grosse prise mâle munie de trois voyants lumineux, se branche directement dans le trou du boîtier mural.
En fonction de la combinaison des lumières rouges et vertes qui s’allument sur le capot, le testeur vous indique instantanément si la terre est présente, si la phase est à la bonne place ou si le neutre est coupé, sans aucun risque d’électrisation pour vos mains. Si le boîtier valide le branchement en vert, cela confirme que vos 230V sont au bon endroit et que votre installation électrique familiale est parfaitement sécurisée pour brancher vos appareils électroménagers.
Foire Aux Questions (FAQ)
❓ Toucher le fil de terre peut-il provoquer une électrocution si on y mesure 230V ?
Non, pas du tout si votre installation est aux normes. Le fil de terre vert-jaune est relié directement au piquet de terre enfoncé dans le sol, sa résistance est donc presque nulle. Si vous le touchez, le courant préfère s’évacuer dans la terre plutôt que de traverser votre corps. C’est uniquement en cas de fil de terre rompu et associé à un appareil en panne que la carcasse en métal devient dangereuse au toucher.
⚡ Pourquoi mon disjoncteur différentiel saute-t-il quand je teste la prise ?
Si votre disjoncteur différentiel (30mA) se coupe instantanément lorsque vous plantez les pointes de votre multimètre entre la phase et la terre, c’est que vous utilisez un ancien appareil de mesure à faible résistance ou un testeur de tension basique de type « lampe témoin ». Le disjoncteur interprète le passage du courant dans l’appareil de mesure comme une fuite de courant vers la terre et se coupe par sécurité pour vous protéger. Utilisez un multimètre numérique moderne à haute impédance.
🔌 La phase doit-elle obligatoirement être branchée à droite sur la prise ?
Sur le plan strictement technique et pour le fonctionnement des appareils en courant alternatif, le sens n’a pas d’importance. Cependant, la charte professionnelle des électriciens et la logique de câblage de la norme NF C 15-100 imposent une disposition standard : lorsque vous regardez la prise murale face à vous (la broche de terre en haut), le Neutre (bleu) doit être câblé à gauche et la Phase (rouge) doit être câblée à droite.
